LUDV 讨论分析 此贴必火

[复制链接]
发表于 2013-7-24 17:16:58 | 显示全部楼层 |阅读模式
本帖最后由 gui71465905 于 2013-7-24 17:21 编辑

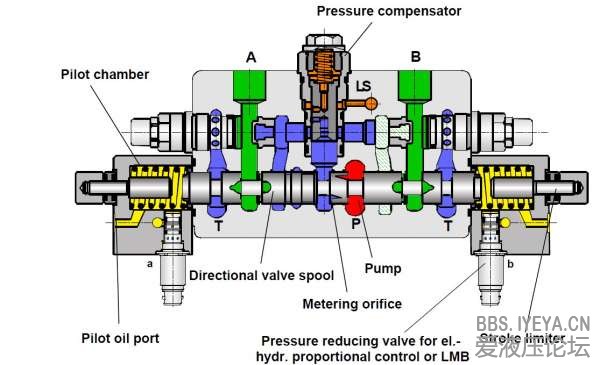

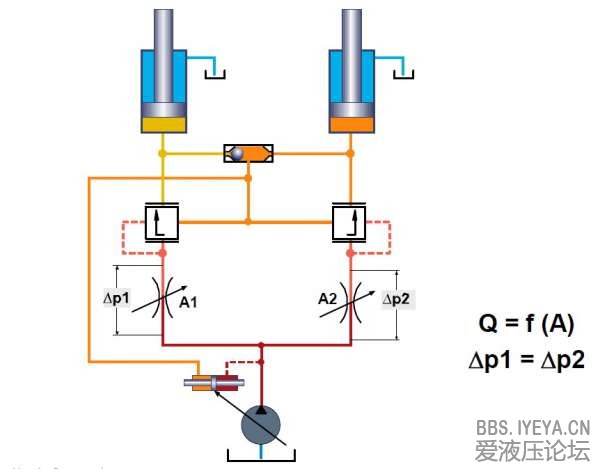

我传了三个图。图一中给出了LUDV系统原理图,图二是多路阀结构图,图三是LUDV工作油路图

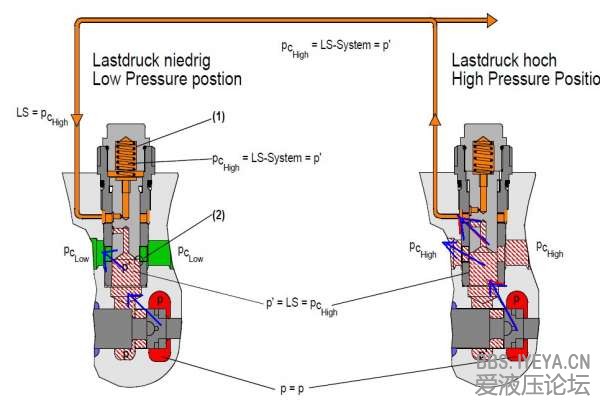

图三中,个人感觉公式有问题啊。
我的理解是这样的:
pc=ls+f/a;   (f是弹簧力)
p"=ls+f/a。 (f是弹簧力)
p=p
所以pc=p"。
请大家讨论下,对不对。应该是怎么样的?


还有个问题,LS系统中,如果几个执行机构同时需求的流量比能输出的最大流量高时,系统的性能可能就会受到限制。因压力控制所需的压力差不能再被建立起来,即使用最高压力供给单独的执行机构也无法满足时,这就可能导致这些功能的停止。为什么呢?

图三

图三
 楼主| 发表于 2013-7-25 20:32:35 | 显示全部楼层
还有一个问题,在LUDV中,有两个比较关键的阀,一个是压差顺序阀,一个是油泵压力补偿阀,两个阀的作用都是保持泵出口压力P_out与P_ls的压力为一定值,这样会冲突吗?
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:62
发表于 2013-7-25 21:11:27 | 显示全部楼层
真受不了,凡看不懂便说人家有问题!
回复

使用道具 举报

 楼主| 发表于 2013-7-25 21:14:29 | 显示全部楼层
游勇 发表于 2013-7-25 21:11
真受不了,凡看不懂便说人家有问题!

pc=ls-system,说不过去啊,pc应该比ls大。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:62
发表于 2013-7-25 21:20:55 | 显示全部楼层
自己看!
LUDV液压系统控制原理请教
https://www.iyeya.cn/forum.php?m ... 2&fromuid=10858
回复

使用道具 举报

 楼主| 发表于 2013-7-25 21:41:56 | 显示全部楼层
游勇 发表于 2013-7-25 21:20
自己看!
LUDV液压系统控制原理请教
https://www.iyeya.cn/forum.php?mod=viewthread&tid=14492&fromuid=1 ...

那个我看过
我的理解是:
pc=ls+fs/a
p"=ls+fs/a
所以pc=p"
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:4
  • 打卡总奖励:23
发表于 2013-11-9 20:50:08 | 显示全部楼层
你搞什么研究呢
回复

使用道具 举报

发表于 2013-11-9 23:06:19 | 显示全部楼层
这三个图都表达的很清楚,都在说明一个问题:
ΔP1=P-P’
ΔP2=P-Pc
又因为P’=Pc=ls(压力补偿器的力平衡)
所以ΔP1=ΔP2,其实就这么意思,我觉得不太难理解的。
