哪位师傅能帮我看看这个液压系统能不能完成动作目的

kxy19890 · 发表于 2013-7-6 14:53:48

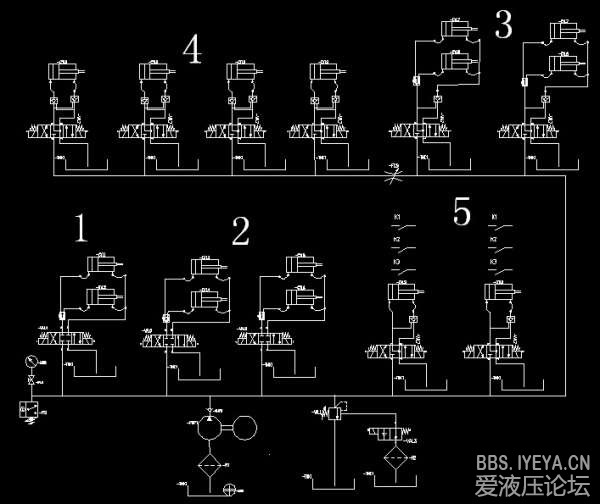

标号为1的位置的两个液压缸用一个液压阀供油，让他们同时动作，走基本相同的距离，负载基本是零；标号2的位置的四个液压缸用两个阀块控制，运动情况和阀块1基本相似，但是负荷在一开始是零，只在行程快结束时，负荷变大，并且两路阀块同时开通动作，不过两路阀块上的负荷不同，同一阀块上的两个液压缸的负荷相同；标号5的位置的两个液压缸，用两个Y型的阀块控制，并且要求能在单方向上有保压防止脱缸；标号4的位置上的四个液压缸，要求分别能以很小的速度移动，而且能同时运动，并且有保压的功能；标号3位置上的4个液压缸用两个阀块控制，要求每个阀块控制的液压缸能基本同步运动，并要求有在单方向上的保压的功能。系统原理图奉上，请各位前辈指教，看这样设计能不能完成控制目的。如果不能该如何修改？

gongjiancc · 发表于 2013-7-6 16:35:36

为什么不是同同步阀？

kxy19890 · 发表于 2013-7-6 16:43:16

gongjiancc 发表于 2013-7-6 16:35
为什么不是同同步阀？

哪里要换成同步阀，同步阀很贵啊！用节流阀代替可以么，我们的精度有的地方要求不高的

我爱液压1 · 发表于 2013-7-6 18:37:45

kxy19890 发表于 2013-7-6 16:43
哪里要换成同步阀，同步阀很贵啊！用节流阀代替可以么，我们的精度有的地方要求不高的

如果用节流阀，负载发生变化的时候，还是不能同步.

异乡的陇西人 · 发表于 2013-7-7 11:09:21

可以采用油缸串联保证同步。

游勇 · 发表于 2013-7-7 12:10:40

是液压机床的应用吗？由于不同负载有不同流量，一般多工位的液压系统是使用恒压加节流或流量阀组成。
每组液压缸可加叠加式A、B节流阀，用以调节速度。
至于同步控制，可参考
不同的双缸同步回路
https://www.iyeya.cn/forum.php?m ... 4&fromuid=10858

love@hydraulic · 发表于 2013-7-7 16:18:16

油会先流进入负载小的液压缸内，很难实现同步。

kxy19890 · 发表于 2013-7-7 21:17:52

游勇发表于 2013-7-7 12:10
是液压机床的应用吗？由于不同负载有不同流量，一般多工位的液压系统是使用恒压加节流或流量阀组成。
每组 ...

是用在机床上的，配合步进电机共同完成工件的加工，对同步的要求不是很高，但是要求能够走完行程，同步的两个液压缸能同时走完行程就行。不要求完全一致动作。其中4号的的位置的液压缸要求能慢速运动。

azhong · 发表于 2013-7-8 22:26:39

油会先流进入负载小的液压缸内，很难实现同步，不过可以尝试一下，在每个阀前串联节流阀，按负载大小调节节流阀的开口。

突然自我 · 发表于 2013-7-9 00:10:57

对啊，关键问题是怎么保持两个液压缸同步，
