手动油压机改造

kevin_2010

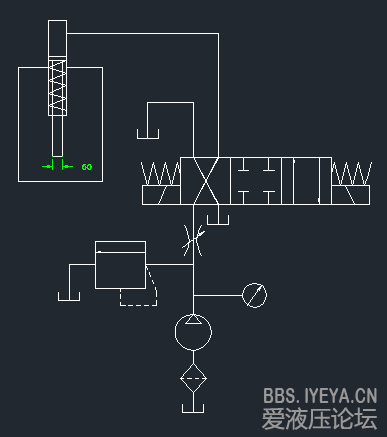

手动油压机改造，具体如下图：
1，原来的油压机是手动压注，拧开卸油阀之后，液压杆自动回缩；所以更改后只要接一个油口即可（更改油缸则增加成本，利用不到原来的支架了）
2，要求有一般下压和点动下压，点动时换向阀中位保持；回油时油缸的油自动回流
虽然是很简答的改造，还希望各位高人指正。

油压机改造

今夕何夕

谁看明白了，告诉我，反正我不懂说的什么

游勇

以下几点建议是假设液压系统用的电马达是常开的：
1. 方向阀选"G"型机能的，即中位为A、B闭，P-T通，优点是电马达不用带载起动，及没动作时系统不会发热。
2. 把节流阀放在B口及改为单向节流阀。若按楼主的设计，电机起动後多馀的流量便从溢流阀跑掉，引致发热。若放在B口，则在使用液压缸时，才会溢流。使用单向节流阀是为了让液压缸在弹簧力下复位。
3. A口和T口要独立回到油箱，不能并联，否则液压缸的弹簧力不足以让液压缸复位。

kevin_2010

游勇 发表于 2013-7-9 22:24
以下几点建议是假设液压系统用的电马达是常开的：
1. 方向阀选"G"型机能的，即中位为A、B闭，P-T通，优点是 ...

非常感谢！真的。向您学习！
另外问一下，怎样学会叠加阀系统的设计？有什么可以推荐的书或者你觉得最好的方法？
你说的真的很好！
