变量柱塞泵启闭与电磁溢流阀得失电先后关系

懒驴慢抬蹄

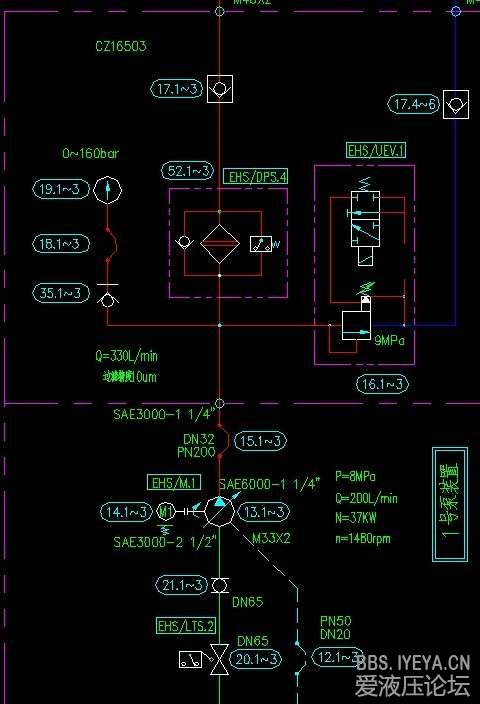

      如题：液压系统设计上使用电磁溢流阀(例如如图所示常闭式电磁溢流阀)时，变量柱塞泵启动时电磁铁肯定是要得电，让柱塞泵低压空载启动；但是在停泵时，究竟是应该直接停泵，也就是高压停泵，还是应该同时或者先让电磁铁得电，让柱塞泵低压卸荷后再停止？

懒驴慢抬蹄

      我在工厂里两种情况都接触到过，不过个人倾向于高压停泵。两种情况理论上都应该算是空载停泵，但是低压停泵时，液压系统由高压状态瞬间变成低压状态有一定的冲击，对设备会有一定的损害。

    不知道大家是什么意见？

xwy@home

懒驴慢抬蹄 发表于 2013-6-29 20:49
我在工厂里两种情况都接触到过，不过个人倾向于高压停泵。两种情况理论上都应该算是空载停泵，但是低 ...

您好，尝试回答您的问题：
1、您问及的问题是关于是否卸载停泵的问题，如果以此类推及到是否带载启泵还是空载启泵，我认为都是一个叙述即“带载/卸（无）载--启/停”泵源对泵源的影响；
2、我对变量柱塞泵源略知一二，所以只能从泵源角度分析：
（1）您图纸提供的泵源不知道是何种职能型号或型号的变量泵；
（2）如果从理论分析，空载和带载启动/停止泵源，空载的情况对泵体机芯有利，因为高压大流量的状态是尽量要避免的，特别是DR泵源在压力切断前基本是大摆角输出，大流量高压现象很普遍的。
（3）但是具体情况具体分析，从工程实践角度来看，使用单位这不会太注意这些，”够用就行，少停机”是主流想法。
谢谢！

懒驴慢抬蹄

xwy@home 发表于 2013-6-29 21:33
您好，尝试回答您的问题：
1、您问及的问题是关于是否卸载停泵的问题，如果以此类推及到是否带载启泵还是 ...

柱塞泵型号：A10VSO140DRS/32R，停机前正常都是达到压力切断值的，即高压近似零偏角运行。希望前辈不吝详细指教。

xwy@home

懒驴慢抬蹄 发表于 2013-6-29 21:48
柱塞泵型号：A10VSO140DRS/32R，停机前正常都是达到压力切断值的，即高压近似零偏角运行。希望前辈不吝详 ...

您好，您问及的问题我思考了一下，解释可能会不圆满，先给出一些个人理解，稍后仔细思考后会有进一步解释：
1、您提及的是负载敏感泵源，类似31系列的DFR(1)，泵源实现压力、流量的负载匹配变化；
2、10v柱塞泵在低压大流量或停机状态斜盘处于大摆角，相反柱塞泵在高压（保压）小流量时斜盘处于小摆角；
3、系统从带载→无载/无载→带载变化对于泵源来讲就是斜盘从小摆动角→大摆角/大摆角→小摆动角的变量过程，这个过程是很快的，好泵和一般泵的区别就在这个响应时间上的差距。
4、您可以在泵源控制阀体后（阀后丝堵拧下，换个对应尺寸的管接头，加个压力表）加个测压点（注意安全），观察一下带/无载停机前后这个测压点的变化，切记压力补偿原理。
5、我认为带载卸荷对泵源机芯有影响，高压对任何液压元件都是不利的。

newlife2012

建议卸荷后停机，泵出口有单向阀 对执行机构应该冲击不大的

游勇

主要看应用。由于楼主的系统己在油泵供油处安装止回阀，油泵不会反转，所以宜接停马达也可以。要是没有出口也止回，便应先卸荷再停马达以防止压力反衡到油泵，引致油泵反向转动而缺油旋转。

qqqqqqwwww

和电气控制的原理相似吧,不能带负载拉闸断电,应先卸荷再停泵.

qqqqqqwwww

和电气控制的原理相似吧,不能带负载拉闸断电,应先卸荷再停泵.

xwy@home

补充一下：我个人觉得影响不会太大，如果带载停泵，瞬时驱动电机也会“憋车”式的停机的，关键是够用就行，影响不大的。
