液压系统设计请教

linco

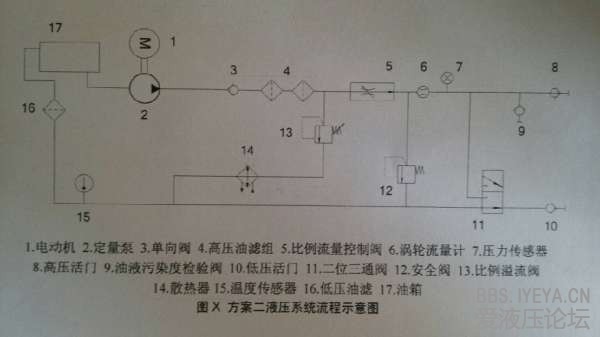

       设计了一个低压小流量输出的液压泵站，输出（1）压力为0到13.5MPa，流量为2.6L/min；（2）压力0到3.5MPa，流量12L/min；（3）压力0到5MPa，流量2.6L/min。其中输出（1）为最常用状态。设计选用的定量泵加比例调速阀，即节流调速回路；散热器旁路设置。
    请各位帮我看看，有哪些需要改进的，或者您觉得该怎么设计，谢谢！

linco

11二位三通阀一般处于图中工作位，当液压泵站给另一液压系统加注油液时，处于上位工作，此时高压活门关闭，低压活门打开。

许雷

这是原有的     还是自己设计的   不知道4  和14  为什么要放那

linco

许雷 发表于 2013-6-22 18:54
这是原有的     还是自己设计的   不知道4  和14  为什么要放那

自己设计的，高压油滤放在那没问题吧？很多液压系统都是那样的！至于散热器旁路设置是为了降低回油阻力。

许雷

具体的我也不明白   为什么不放在泵前面     散热器只需要散热一部分油就可以了？

linco

许雷 发表于 2013-6-23 17:22
具体的我也不明白   为什么不放在泵前面     散热器只需要散热一部分油就可以了？

放在泵前面的都是低压油滤，如果放高压油滤容易造成液压泵吸空。散热器放在溢流回路，因为整个系统最高温度就在溢流形成，这样设置考虑到降低回油阻力，不知道这样考虑行不行？

许雷

linco 发表于 2013-6-23 17:54
放在泵前面的都是低压油滤，如果放高压油滤容易造成液压泵吸空。散热器放在溢流回路，因为整个系统最高温 ...

行不行我也不清楚   第一次看到这样的  如果就是想这么实现应该是可以的

linco

还希望各位高手继续指导！

小设计师

散热器会不会对溢流阀产生背压影响，虽然这点不是很重要

linco

小设计师 发表于 2013-6-29 10:00
散热器会不会对溢流阀产生背压影响，虽然这点不是很重要

嗯！这个问题值得考虑！谢谢
