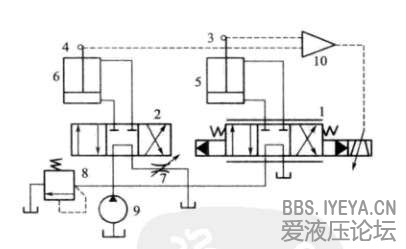

一款伺服阀控制的高精度同步回路

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:8
发表于 2013-6-21 21:18:33 | 显示全部楼层 |阅读模式
大家都看看香!!!
  • 打卡等级:无名新人
  • 打卡总天数:4
  • 打卡总奖励:4
发表于 2013-6-21 21:32:30 | 显示全部楼层
算不上什么新技术。
通过位移传感器比较两油缸的同步误差,经放大器比较后,
传至比例阀。使得伺服阀1何时何地与阀2流量一致。保证同步!
回复

使用道具 举报

发表于 2013-6-21 22:51:38 | 显示全部楼层
嘿嘿,刚刚发了个求助的帖子,然后就发现这里有答案了~~~~人才啊~~~~
回复

使用道具 举报

发表于 2013-6-23 08:27:55 | 显示全部楼层
是控制油缸5  实现与油缸6 同步呗
伺服的东西 还真没接触过
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 2013-6-24 21:05:06 | 显示全部楼层
一个是主动 一个是从动,电磁换向阀控制的缸是主,比例阀控制的是从动,
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:73
  • 打卡总奖励:255
发表于 2014-1-20 09:56:16 | 显示全部楼层
这原理图貌似有点问题啊,那个伺服阀和方向阀的中位都是把泵卸荷的状态啊,是不是应该改改,把系统的溢流阀换成先导控制的溢流阀,先导级在用个二位二通电磁阀卸荷
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:4
  • 打卡总奖励:7
发表于 2014-1-20 13:18:59 | 显示全部楼层
没有,看一下。
回复

使用道具 举报

发表于 2014-1-20 14:52:03 | 显示全部楼层
目测不复杂能看懂,输出经过位移比较器,偏差输入伺服阀达到同步控制的目的,简单不知道实际用起来怎么样
回复

使用道具 举报
