关于液压泵变量调节原理

  [复制链接]
发表于 2013-6-18 14:58:07 | 显示全部楼层 |阅读模式
求高人用叫容易理解的方法 帮我分析下这个的原理,书上介绍的感觉很复杂,不是太好理解

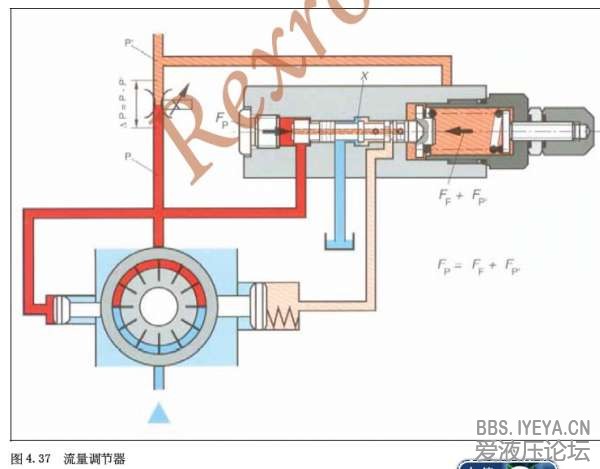

泵流量调节

泵流量调节
 楼主| 发表于 2013-6-18 15:26:58 | 显示全部楼层
这个控制阀芯内部受力分析,还有油路的走向谁帮忙分析下
回复

使用道具 举报

发表于 2013-6-18 19:43:11 | 显示全部楼层
这个应该是负载敏感系统里用的FR流量调节阀,具体的解释和分析上网找找负载敏感系统
回复

使用道具 举报

 楼主| 发表于 2013-6-18 19:52:19 | 显示全部楼层
chunshan 发表于 2013-6-18 19:43
这个应该是负载敏感系统里用的FR流量调节阀,具体的解释和分析上网找找负载敏感系统

我自己看书上有讲的,但是看不太懂
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:39
  • 打卡总奖励:286
发表于 2013-6-18 21:47:15 | 显示全部楼层
楼主,图有点小看不清楚。不过原理应该是控制阀行芯两端分别作用主油路节流孔两端压力,根据节流口压差控制阀芯滑动,使得进入泵右端的排量调节活塞的控制油减压大小不同,从而控制泵的排量,已达到主油路流量调节的功能。
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:81
  • 打卡总奖励:363
发表于 2013-6-18 22:29:05 | 显示全部楼层
这就是一个限压式变量叶片泵,有没有原理图,内部结构看的更清楚些,这个图中的油路看的不是很明确
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:58
  • 打卡总奖励:150
发表于 2013-7-28 21:58:57 | 显示全部楼层
是负载敏感变量叶片泵,简单地说,变量活塞在节流阀压差下右移,改变叶片泵定子偏心量,实现变量。
回复

使用道具 举报
