恒压变量泵仿真

liangliyuan

xuexiyeya 发表于 2013-8-24 08:54
不要用这个变量泵模型，用那个直接给信号的变量泵模型，变量机构自己搭建。

因为我搭建的是起落架系统，液压源部分用的泵必须是恒压变量泵，所以选了这个泵

爱pepsi

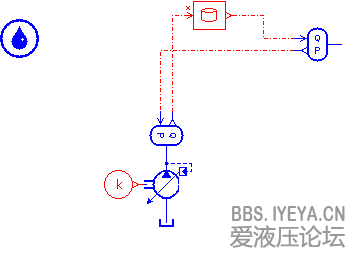

你需要自己建立通过信号库，下图是一个例子。你可以通过那个二维表格来定义容积效率。 当然前提是你要知道泵的容积效率，然后通过改变容积效率表格来模拟各种磨损的情况

liangliyuan

爱pepsi 发表于 2013-8-25 16:07
你需要自己建立通过信号库，下图是一个例子。你可以通过那个二维表格来定义容积效率。 当然前提是你要知道泵 ...

谢谢，您的回复。我用您建议的方法去试试。

liangliyuan

爱pepsi 发表于 2013-8-25 16:07
你需要自己建立通过信号库，下图是一个例子。你可以通过那个二维表格来定义容积效率。 当然前提是你要知道泵 ...

谢谢你的回复！图片中二维表格的输入是流量，输出也是流量，那该如何定义表格。
我最近一直在找容积效率下降的曲线，还没有找到，如果有这样的曲线，我想通过提取曲线中的数据来建立二维表格，不知道我的这种思路可以不？
恳请您的指导，谢谢了!

爱pepsi

你不是要定义容积效率么？那边个的第一列就是理论的流量，第二列就是理论的流量x容积效率=实际的流量。当你定义表格的时候，不需要所有的点都定义。定义几个重要的点，然后选择extrapolate或者extremev value让表格自己推算就好了

liangliyuan

爱pepsi 发表于 2013-9-3 15:53
你不是要定义容积效率么？那边个的第一列就是理论的流量，第二列就是理论的流量x容积效率=实际的流量。当你 ...

容积效率下降和泵的出口压力有关系没? 根据你上次给的图片，我是不是可以认为容积效率下降和泵的出口压力没有关系？
上图中是在泵出口压力不变的情况下，来仿真容积效率的变化？

liangliyuan

xuexiyeya 发表于 2013-8-24 08:54
不要用这个变量泵模型，用那个直接给信号的变量泵模型，变量机构自己搭建。

我要用的是恒压变量泵，可是液压库中只有一种恒压变量泵，而且这种泵的参数设置中没有容积效率这一项。
我搭建的液压系统中泵的模型不能改变。

爱pepsi

liangliyuan 发表于 2013-9-4 09:41
容积效率下降和泵的出口压力有关系没? 根据你上次给的图片，我是不是可以认为容积效率下降和泵的出口压力 ...

实际中泵的压力当然会对容积效率有影响，如果你也想考虑这个问题，那可以用2D的表格，两个输入是流量和压力，输出是实际流量
