AMESim R10下如何将仪表盘和仿真结果关联过程（QQ群里有人.....

wangwen5955

QQ群里有人询问仪表盘如何关联的问题，为了方便大家学习，我做了一个过程，放到论坛上，具体步骤如下：

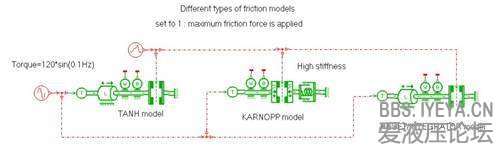

不明白的请加QQ群吧（173053342）1.  建立一个能够仿真的AMESim模型，如下图：

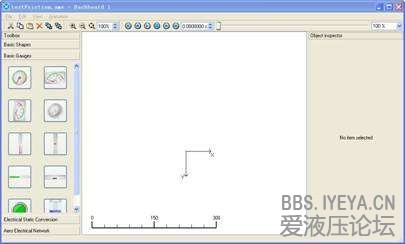

2.  从工具栏之中找到仪表板图表，点击得到Dashboard对话框，如下图：

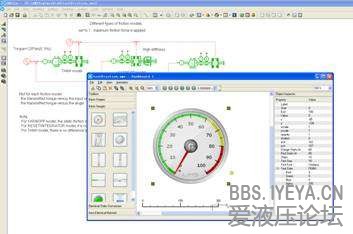

3.  点击左上角的仪表盘对话框，并将鼠标拽至空白处，再点击鼠标就在屏幕上出现了仪表盘图标,如下图：



4.  从模型之中打开你需要模拟的量，将其和仪表盘放好，方便二者协作，如下图所示：

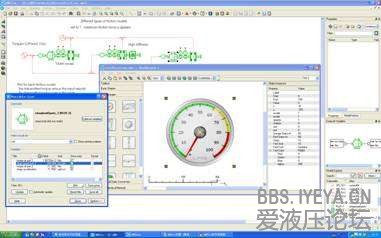

5.  将需要用仪表盘模拟的量用鼠标直接拽到仪表盘属性栏中的Label右边的空白，变成生灰色，并显示初值，电机仪表盘上的控制对话框的相应按钮即可实现相应的操作，结果显示如下图。

123aaa

怎么让指针跟着动呢？
