压机上升速度过慢

[复制链接]
发表于 2013-6-5 14:18:58 | 显示全部楼层 |阅读模式
系统压力显示为8mpa,回程过程中主缸压力减为0,其它一切动作正常。回程是慢速的。请问为什么?
发表于 2013-6-5 15:20:59 | 显示全部楼层
一般大型压力机液压缸回程时,首先要泄压然后再回程
回复

使用道具 举报

 楼主| 发表于 2013-6-5 18:55:38 | 显示全部楼层
HANZHENGBAO 发表于 2013-6-5 16:38
看看到底以后也没有压力,如果没有就是那个阀卸荷了。估计是加载阀没得电

请问你说的是哪个
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:20
发表于 2013-6-5 20:08:47 | 显示全部楼层
回程过程中主缸压力减为0,是S2表测得的数只为0吗
回复

使用道具 举报

 楼主| 发表于 2013-6-5 20:15:16 | 显示全部楼层
821f 发表于 2013-6-5 20:08
回程过程中主缸压力减为0,是S2表测得的数只为0吗

是的,S2表瞬间降为0,说明主缸上面的充液阀是打开状态,油缸上腔油液回油箱了
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:894
  • 打卡总奖励:1343
发表于 2013-6-5 20:51:03 | 显示全部楼层
Eason、 发表于 2013-6-5 20:15
是的,S2表瞬间降为0,说明主缸上面的充液阀是打开状态,油缸上腔油液回油箱了

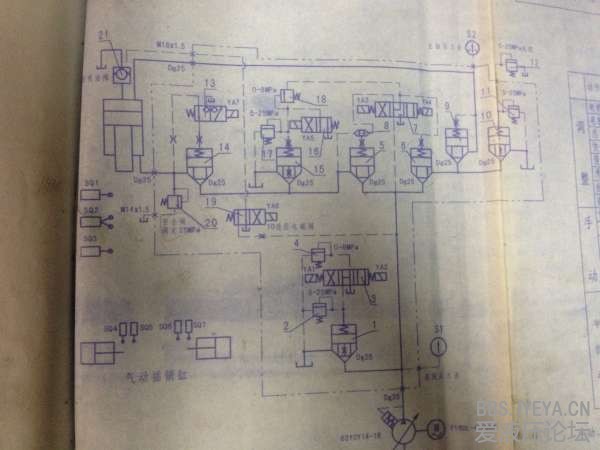

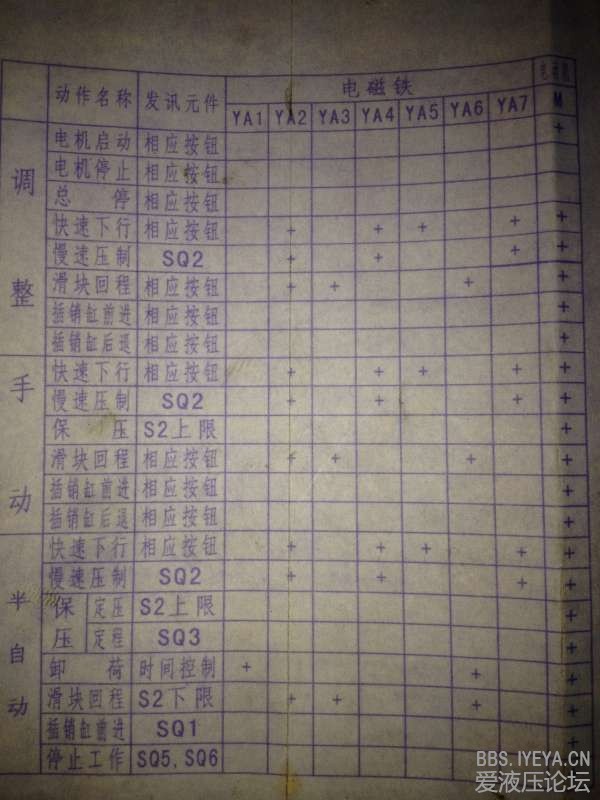

尝试回答你的问题:当回程时,YA2得电,5-25兆帕安全溢流阀起作用;YA3得电,压力油打开插装阀5;YA6得电,打开液控单向阀即充液阀,活塞端通油箱,活塞端压力为零,即S2压力表显示为零;最后一步即压力油液进入杆腔应该是YA7得电才对呀,为什么图纸显示回程时YA7不得电。
回复

使用道具 举报

发表于 2013-6-5 22:36:02 | 显示全部楼层
若YA2和YA5同时不得电可能出现你所说的情况。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:20
发表于 2013-6-6 07:34:49 | 显示全部楼层
那就是杆腔有泄油的地方,查看下20和17,还有就是手动一直往上升看有什么变化,无压力升高那就有问题了
回复

使用道具 举报

 楼主| 发表于 2013-6-6 08:05:13 | 显示全部楼层
821f 发表于 2013-6-6 07:34
那就是杆腔有泄油的地方,查看下20和17,还有就是手动一直往上升看有什么变化,无压力升高那就有问题了

我觉得20和17是有可能。因为了y2y3y6可以确定得电了,也用手动戳过阀芯,上升压力为什么应该有变化呢,是s1有压力变化吗?一直保持的就是8mpa
回复

使用道具 举报

 楼主| 发表于 2013-6-6 08:06:16 | 显示全部楼层
qqqqqqwwww 发表于 2013-6-5 20:51
尝试回答你的问题:当回程时,YA2得电,5-25兆帕安全溢流阀起作用;YA3得电,压力油打开插装阀5;YA6得电 ...

y7不需要要得电啊。14号插装阀可以正常打开啊
