液压站里立式电机的设计
[复制链接]
n要很好
n要很好
当前离线
积分
22
注册时间
2013-1-1
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:初来乍到
打卡总天数:33
打卡总奖励:243
发表于 2013-6-3 12:03:40
|
显示全部楼层
|
阅读模式

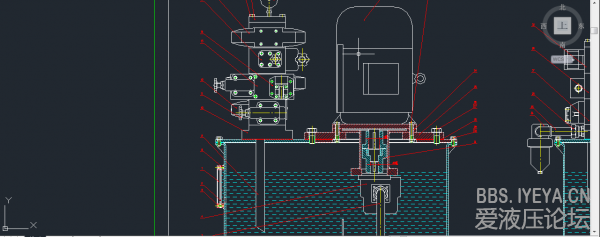

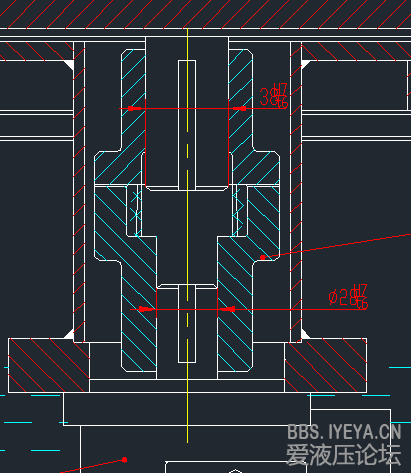

我想问一下那个联轴器外面的是啥,再有,就是电机和
泵
之间怎么连接?请教
电机
,
设计
相关帖子
.
液压传动基础知识
.
液压阀块设计
.
液压泵与电机的功率匹配
.
工程机械液压件的特点
.
ABB电机样本
.
电机泵
.
液压系统中泵用电机这样选型是否正确
.
63齿轮泵用22KW四级电机带动,峰值压力可能达到18Mpa,这样做有没有什么问题。
.
液压系统的电机如何选择
.
三个伺服阀分别控制三个液压缸,系统故障问题
回复
使用道具
举报
提升卡
置顶卡
变色卡
wanghao0201
wanghao0201
当前离线
积分
154
注册时间
2012-8-25
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:无名新人
打卡总天数:1
打卡总奖励:1
发表于 2013-6-3 12:16:07
|
显示全部楼层
钟形罩,也有人叫泵套。目的是让泵和电机刚性连接起来。KTR做的不错,材料有铸铁,铸铝,看你的图纸应该是自制非标的,是焊接结构。这种结构在加工的时候要注意工艺,要考虑到焊接变形。
回复
使用道具
举报
蝈蝈
蝈蝈
当前离线
积分
136
注册时间
2013-6-3
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:无名新人
打卡总天数:4
打卡总奖励:7
发表于 2013-6-3 13:15:30
|
显示全部楼层
一般是铸铁和焊结构
回复
使用道具
举报
heripeng
heripeng
当前离线
积分
268
注册时间
2013-1-15
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:无名新人
打卡总天数:3
打卡总奖励:3
发表于 2013-6-3 21:45:57
|
显示全部楼层
少量生产或样机制作不需要铸件,
用45钢车个连接固定板就可以了!
