先导溢流阀内部原来是这样的

davyhero4 · 发表于 2013-5-31 10:18:39

先导型溢流阀的导阀部分是一个易振部位如图3所示。在高压情况下溢流时，导阀的轴向开口很小，仅0.003～0.006厘米。过流面积很小，流速很高，可达200米/秒，易引起压力分布不均匀，使锥阀径向力不平衡而产生振动。另外锥阀和锥阀座加工时产生的椭圆度、导阀口的脏物粘住及调压弹簧变形等，也会引起锥阀的振动。所以一般认为导阀是发生噪声的振源部位。
由于有弹性元件（弹簧）和运动质量（锥阀）的存在，构成了一个产生振荡的条件，而导阀前腔又起了一个共振腔的作用，所以锥阀发生振动后易引起整个阀的共振而发出噪声，发生噪声时一般多伴随有剧烈的压力跳动。

a343740703 · 发表于 2013-5-31 14:25:38

怎么没看到图呢？？

chunshan · 发表于 2013-5-31 19:42:57

怎么没有图啊

ym0465 · 发表于 2013-8-12 11:15:17

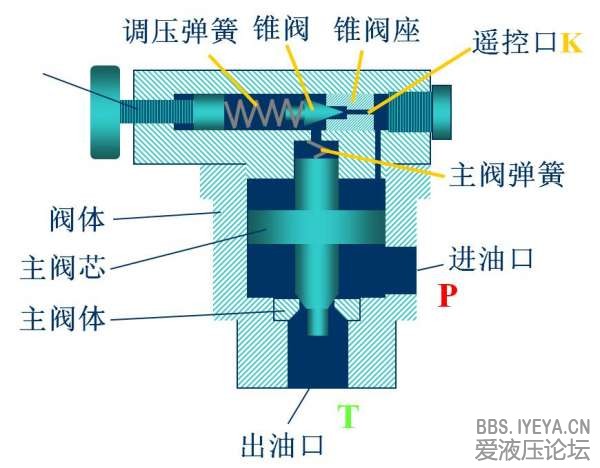

如图

zzfjct · 发表于 2013-8-12 15:07:17

主阀芯中段应该有个阻尼孔，不然无法理解动作原理。

鸿鹄重工 · 发表于 2014-1-20 10:50:00

楼主，您的分析很正确，不过，先导溢流阀在压力临界溢流阀调定压力附近时，振动才较剧烈，符合您分析的情况，在压力远高于调定压力时，无震荡，稳定溢流，请楼主明察

wuyangaw · 发表于 2016-9-25 22:10:08

怎么没有图啊
-
