液压转向回路求高手分析

musang2012 · 发表于 2013-5-30 00:10:18

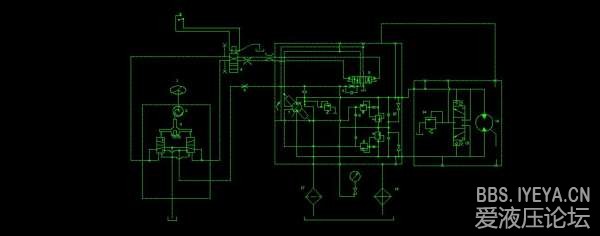

有哪位高手能对上图液压转向回路帮我分析下整个转向过程，急需，万分感谢！！！

﹏3、哖后° · 发表于 2013-5-30 10:26:19

你是用在什么上的感觉是车吧还是固定设备转向车的话就少个泵和马达

﹏3、哖后° · 发表于 2013-5-30 10:26:44

简单的闭式回路

musang2012 · 发表于 2013-5-30 10:35:40

﹏3、哖后° 发表于 2013-5-30 10:26
你是用在什么上的感觉是车吧还是固定设备转向车的话就少个泵和马达

拖拉机的液压转向回路

musang2012 · 发表于 2013-5-30 10:36:18

﹏3、哖后° 发表于 2013-5-30 10:26
简单的闭式回路

嗯，求高手给分析一下

nasri · 发表于 2013-5-30 21:21:18

图有点小看不清楚，我这几天也在研究转向系统！

rainliufei1987 · 发表于 2013-5-30 22:01:41

应该是闭式回路转向，主要是液压马达提供转向，方向盘是提供先导油源，使闭式泵变量，给液压马达提供液压油。

rainliufei1987 · 发表于 2013-5-30 22:06:37

我刚才写的回复怎么看不见呢？
马达提供转向动力，但是控制是靠方向盘，方向盘转动把闭式泵的液压油引到变量活塞端，液压泵给马达提供液压油开始转向。

musang2012 · 发表于 2013-6-1 00:15:30

rainliufei1987 发表于 2013-5-30 22:06
我刚才写的回复怎么看不见呢？
马达提供转向动力，但是控制是靠方向盘，方向盘转动把闭式泵的液压油引到变 ...

谢谢，能再具体些吗

静静等待 · 发表于 2013-6-1 11:15:19

你这个原理图貌似花的不完全对啊，首先闭式泵没有内置的补油泵那么你的控制先导油谁来提供呢？从你的图上来看倒是有先导油，你是不漏画补油泵了啊？从图上看这个先导油分为两部分：一是给泵的控制供控制工作油；二是给方向盘先到阀供油实现对泵的控制。但是你这个应该有给泵补油的一路啊。而且你的泵那的内部油路我个人觉得不对呢，恕我愚钝。至于马达那是有加装了冲洗阀，这个马达应该排量比较大
