此减压阀的工作原理

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
发表于 2013-5-29 21:35:11 | 显示全部楼层 |阅读模式

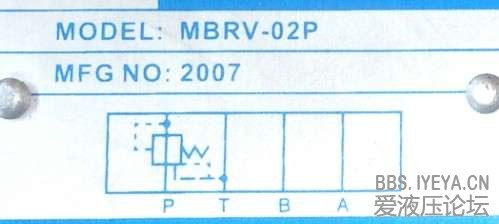

如何看懂此图,各个符号,线条代表什么?

点评

叠加法经常出现这样的画法  发表于 2013-7-16 09:18
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
发表于 2013-5-29 21:59:43 | 显示全部楼层
很像叠加阀.
回复

使用道具 举报

发表于 2013-5-29 22:25:52 | 显示全部楼层
三通减压阀吧
回复

使用道具 举报

发表于 2013-5-29 22:28:06 | 显示全部楼层
烤肉拌饭1988 发表于 2013-5-29 22:25
三通减压阀吧

确实很像!
回复

使用道具 举报

发表于 2013-5-29 22:38:25 | 显示全部楼层
三通减压阀,直动式,外部导引供油
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:401
  • 打卡总奖励:705
发表于 2013-5-30 08:20:14 | 显示全部楼层

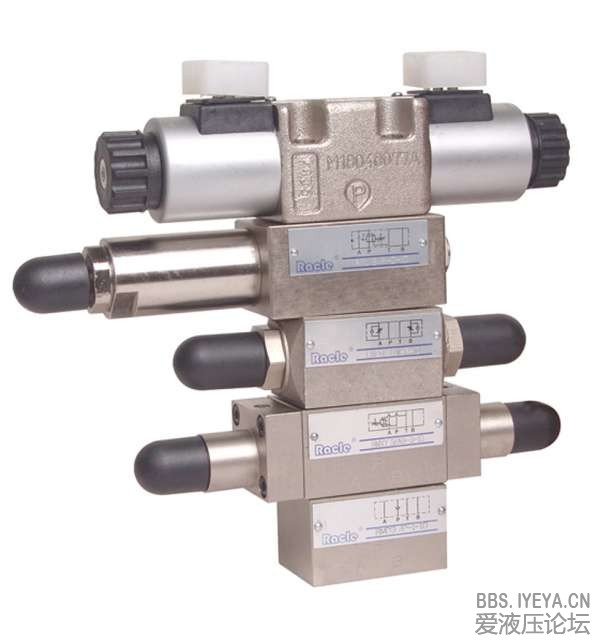

这就是叠加阀,功能是减压阀。
P、T、B、A是四个通道。液流通道上下穿过阀体。4~5个阀堆起来,用长螺钉固定。
一般是电磁阀在最上面。

叠加阀优点:1、占地体积小,可以分散布置,2、阀块设计简单,3、弹性大,可以自己添加或减少。

回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:47
  • 打卡总奖励:199
发表于 2013-5-30 12:08:49 | 显示全部楼层
看样子是  叠加式减压阀(P口减压,三通),三通是常见的减压阀
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:62
发表于 2013-5-30 12:48:07 | 显示全部楼层
这是叠加式P口减压阀,和三通减压阀不同。三通减压主要多了个T口,而减压阀只有Y口,分别是T口容许的过油量和P口相同,而Y只有一点点而已。
回复

使用道具 举报

发表于 2013-6-19 10:29:24 | 显示全部楼层
很高端的样子,路过看看
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:4
  • 打卡总奖励:7
发表于 2013-6-28 17:31:07 | 显示全部楼层
就是个普通的减压阀。外部调节
