力士乐插装阀样本中的疑问

nasri · 发表于 2013-5-28 22:00:42

这两天在看力士乐的样本，但对其中有些问题十分不解。求指导。

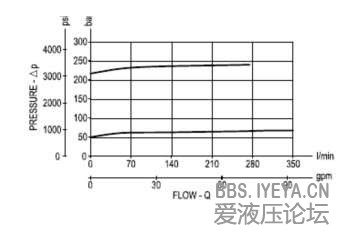

压力-流量曲线中的ΔP是什么压力差，出口和入口的压力差么？？

力士乐插装阀样本.pdf (230.09 KB, 下载次数: 116, 售价: 5 金钱)

nasri · 发表于 2013-5-28 22:03:10

a343740703 · 发表于 2013-5-29 09:30:32

△p就是经过插装阀前后压差。设计选型时必须看该曲线图。

nasri · 发表于 2013-5-29 20:16:38

a343740703 发表于 2013-5-29 09:30
△p就是经过插装阀前后压差。设计选型时必须看该曲线图。

能具体说说选型时如何利用该曲线么？我感觉比如对于一个调压溢流阀，我们不是关心阀的入口压力能不能一直保持在设定的值上么，这个值只是入口压力，而曲线里反应的是压力差Δp，他们如何联系呢，能具体说说么。菜鸟伤不起。

529735902 · 发表于 2013-5-29 22:47:35

就收流过阀的能量损失嘛,看你发热量允许多大了

nasri · 发表于 2013-5-29 22:56:06

529735902 发表于 2013-5-29 22:47
就收流过阀的能量损失嘛,看你发热量允许多大了

这是这个图反映的全部信息么。压差乘以流量，确实是损失的功率。还能反映其它选型需要参考的信息么。

a343740703 · 发表于 2013-5-30 08:38:33

nasri 发表于 2013-5-29 20:16
能具体说说选型时如何利用该曲线么？我感觉比如对于一个调压溢流阀，我们不是关心阀的入口压力能不能一直 ...

对于溢流阀而言，就不需要了解那么多了，主要是压力满足要求，看压降曲线时，尽可能让△p小点（换句话说，你所选的阀能通过的流量尽量大点），这样系统运行稳定，震动小。

Emmett_1984 · 发表于 2013-5-30 16:27:11

在使用过程中，可以根据阀的前后压差，测出流量

nasri · 发表于 2013-5-30 21:27:07

Emmett_1984 发表于 2013-5-30 16:27
在使用过程中，可以根据阀的前后压差，测出流量

要测流量用流量计不就行了么，话说（大神明示）

Emmett_1984 · 发表于 2013-5-31 09:32:55

本帖最后由 Emmett_1984 于 2013-5-31 09:50 编辑

nasri 发表于 2013-5-30 21:27
要测流量用流量计不就行了么，话说（大神明示）

可以体现阀的特性啊，比如你的阀流量10，压力损失1bar，别人的可能是流量10，压力损失1.5bar
按图示的下面一个曲线，弹簧预紧力可以使系统的压力达到50bar，当泵的输出流量有变化时，因流体流动会产生沿程损失，压力可上升至50bar加一个压力损失。
