怎么不能进去参数设置啊,求指导,急!!!

[复制链接]
发表于 2013-5-22 19:32:28 | 显示全部楼层 |阅读模式

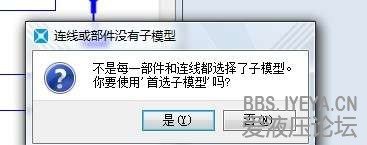

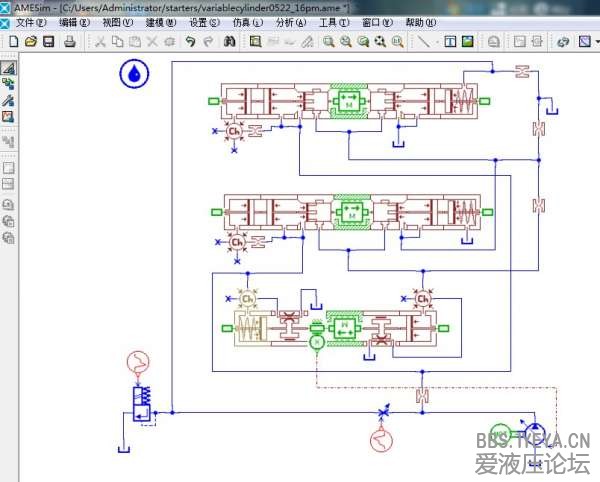

草图画完之后,也没高亮显示,设置之后,出现的是是否首选子模型,然后就是显示子模型未连接,这个是负荷敏感模型,最下面的是变量缸,上面两个是LS控制阀,HCD我也没有先创建模块设置参数,是直接在系统里面搭建的,请问一下为什么会出现这种情况,连设置参数(第三步都进不去)a,求解答
发表于 2013-5-23 08:56:01 | 显示全部楼层
你需要进到第二步,选择其他子模型,因为首选子模型的输入输出可能存在不匹配的问题,所以你必须把所有输入输出都匹配了
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:8
发表于 2013-5-23 08:57:46 | 显示全部楼层
楼上讲得好,第二步要为每一个模块选择子模型才能进入参数模式!!
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:3
发表于 2013-5-23 08:59:53 | 显示全部楼层
子模型不要用首选那个选项,把所有子模型删除掉、重新手动选择下子模型。
先选择质量模块的子模型
回复

使用道具 举报

发表于 2013-5-23 09:12:32 | 显示全部楼层
居然是中文的
