关于流量-力反馈型三通比例流量阀

紫月依依

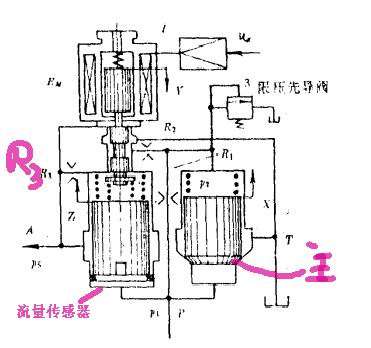

在书上看到关于这种阀的原理介绍，有点疑问？书上说当无输入电信号时，先导阀芯在反馈弹簧预压缩力作用下处于上端位置，即先导阀口开得最大，先导油液经R1、R2液阻及先导阀口回油箱，这里为什么不经过R3哪流向负载呢？是因为压力小带不动负载么？？？又说当输入足够大的电信号时，电磁力推动先导阀芯下移y，关小先导阀口。主调节器的阀口也相应关小，来自油源与输入电信号相对应的那部分流量，经流量传感器阀口流向负载系统，多余流量经主调节器阀口回油箱。我就不明白了，油液怎么从流量传感器流向负载呢？？是因为先导阀芯往下移带动流量传感器阀芯向上移动使阀口打开么？那这阀芯移动的也太多了吧？？是这样么？

风婧

可以请教一下电液比例的老师，电液比例的知识确实有待学习啊

我爱液压1

不懂，期待大家讲解

蜀山飞狐

我觉得原理图是错误的....

紫月依依

蜀山飞狐 发表于 2013-5-29 22:25
我觉得原理图是错误的....

我也不知道啊！我在一本书上看到的，不太清楚！

蜀山飞狐

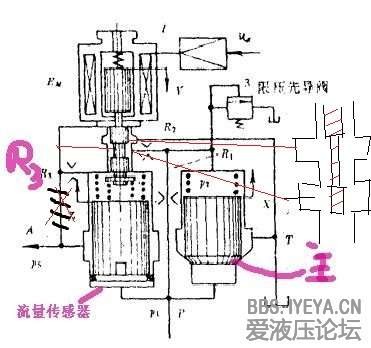

我觉得图可能是错误的。我觉得应该是我画的那个样子的。而且先导阀没电流时是不开启的。有电流时开启先导阀，右边的定差溢流阀开始工作，这时后左边的阀芯也开始抬起工作。由于左边阀芯上腔的压力就是右边阀的先导液桥的输出力，所以左边阀的上下腔的压差恒定。当左边的压力波动，比如降低时，此时流经左边的流量变大，流量传感器的反馈力变大，先导阀的阀芯上升，液桥的输出力上升，阀芯向下动，。

贝贝

从原理看，这应该是比例溢流节流阀阀，左侧是主阀芯，右侧是溢流阀芯。
左侧主阀芯采用的是力反馈原理
楼主能否告知出处呢？我再仔细核对一下

紫月依依

贝贝 发表于 2013-6-3 15:18
从原理看，这应该是比例溢流节流阀阀，左侧是主阀芯，右侧是溢流阀芯。
左侧主阀芯采用的是力反馈原理
楼 ...

我是在实用电液比例技术这本书上面看到的

鸿鹄重工

实用电液比例技术这本书可是很经典啊，应该不会错吧
