系统设计压力

Emmett_1984 · 发表于 2013-5-18 19:48:08

本帖最后由 Emmett_1984 于 2013-5-18 19:53 编辑

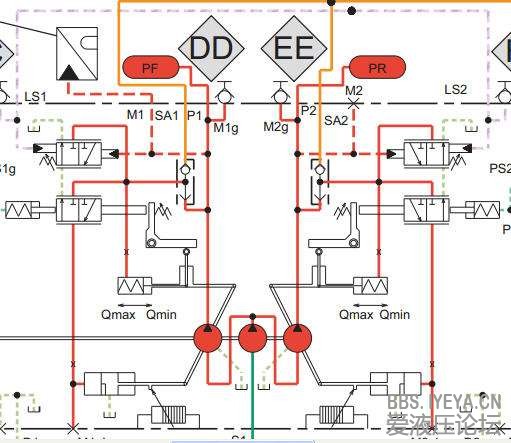

如按图中所示，两图中的浅紫色虚线、红色的分别相连，红色管路（泵出口压力）的压力大于浅紫色压力（压力控制阀），当图中的三位六通阀换向后，浅紫色的管路压力上升，是否会引起系统压力再上升？

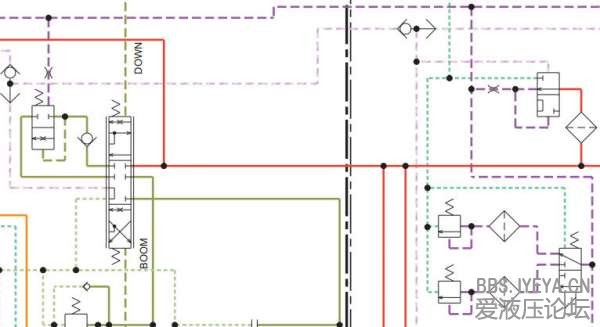

此外，第一张的右上角过滤器上方的换向阀在什么情况下动作？

heripeng · 发表于 2013-5-18 20:39:28

此图为负载敏感控制回路
紫色线为LS控制油路。
三位六通打开时，系统感受负载压力。
紫线回路压力等于最大负载压力。
该压力略小于泵出口压力。。

过滤器上的换向阀什么时候开启，没有完整油路，不好分析

hUnk. · 发表于 2013-5-19 20:59:47

坐等完整回路，边分析边学习

Emmett_1984 · 发表于 2013-5-20 15:55:14

hUnk. 发表于 2013-5-19 20:59
坐等完整回路，边分析边学习

https://www.iyeya.cn/forum.php?mod=viewthread&tid=6943
卡特彼勒365C挖掘机液压系统图-(PPPC)系统
