请教关于先导式溢流阀串联压力问题

ljhg450 · 发表于 2013-5-16 22:25:41

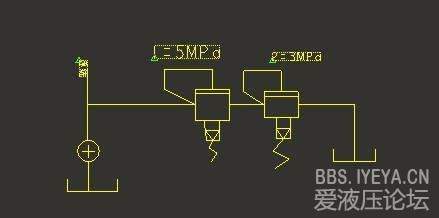

如图

如果第一个外控接3mp控制第二个接1mp 那么这时前面的油路压力应该是多少？

远方 · 发表于 2013-5-17 07:40:37

应该是前面的溢流阀调节压力吧。这样的好处看不出来。

yaoyeming · 发表于 2013-5-17 07:58:23

4mpa。发如果带卸荷可组成分级调压回路

virouss · 发表于 2013-5-17 08:58:46

应该是4Mpa，溢流阀串联时，系统压力为溢流阀控制压力之和

ljhg450 · 发表于 2013-5-17 13:13:13

远方发表于 2013-5-17 07:40
应该是前面的溢流阀调节压力吧。这样的好处看不出来。

嗯我也觉得是前面那个的压力可是我们书上是两个阀之和我想不明白

ljhg450 · 发表于 2013-5-17 13:23:05

yaoyeming 发表于 2013-5-17 07:58
4mpa。发如果带卸荷可组成分级调压回路

为什么是4mpa呢它不是从外控口泄油了吗？既然能泄油它应该就能产生压力差就可以打开阀了不是吗？至于后面那个1mpa，如果不计压力损失，前面那个阀的出口压应该可以到达3mpa的吧？如果是內泄的话相加我可以理解的，可是现在好像是外泄我就不怎么明白了

heripeng · 发表于 2013-5-17 16:07:11

4MPA。原因：
溢流阀是内泄式，所以串接溢流阀的结果是第一个溢流阀开启的压力值等于两个溢流阀之和。。

ljhg450 · 发表于 2013-5-17 16:25:20

heripeng 发表于 2013-5-17 16:07
4MPA。原因：
溢流阀是内泄式，所以串接溢流阀的结果是第一个溢流阀开启的压力值等于两个溢流阀之和。。

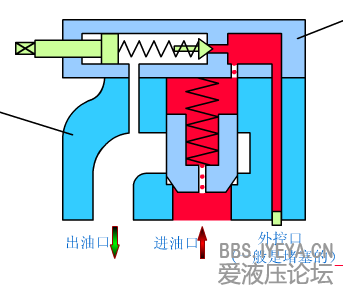

像这个图

当它的外控口外接时不就是外泄型的了吗？真的很想不明白又没有实物做实验

heripeng · 发表于 2013-5-17 16:35:45

ljhg450 发表于 2013-5-17 16:25
像这个图
当它的外控口外接时不就是外泄型的了吗？真的很想不明白又没有实物做实验

内泄是内泄，外控是外控。。先把理论加强。

ljhg450 · 发表于 2013-5-17 16:48:26

heripeng 发表于 2013-5-17 16:35
内泄是内泄，外控是外控。。先把理论加强。

好吧谢谢了有机会的话我自己在做一下实验吧
