请问下这个插装阀控制油路油液是哪里来的
[复制链接]
Eason、
Eason、
当前离线
积分
46
注册时间
2013-5-2
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2013-5-16 10:37:30
|
显示全部楼层
|
阅读模式

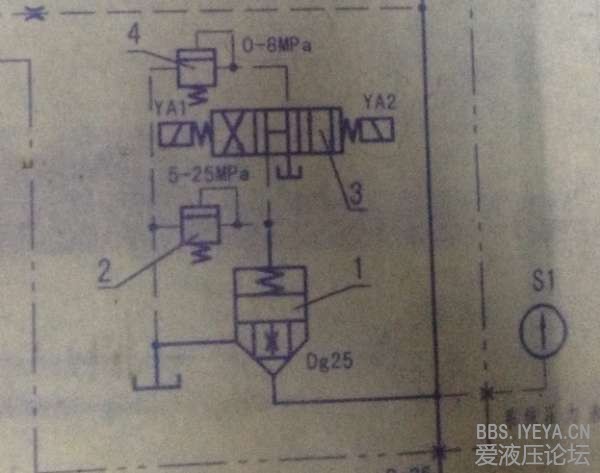

请问下这个
插装阀
控制油路油液是哪里来的
插装阀
相关帖子
.
SAE标准各品牌插孔替换表
.
求插装阀实验原理图
.
海德福斯全套中文样本
.
液压多路阀试验发现不同材质和形状的铁屑(来源不明)_讨论分析
.
插装阀先导控制口添加阻尼的作用和作用的原理?
.
WINNER武汉机械插装阀电子样本
.
【上海汇封】上海汇封液压技术有限公——液压系统解决方案提供者
.
插装阀
.
供应SUN插装阀 集成阀组 逻辑阀 非标油路块
.
非标阀块设计加工、阀组与选型
回复
使用道具
举报
提升卡
置顶卡
变色卡
yaoyeming
yaoyeming
当前离线
积分
111
注册时间
2011-7-10
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:即来则安
打卡总天数:250
打卡总奖励:1426
发表于 2013-5-16 11:56:40
|
显示全部楼层
插装阀下端通过阀芯节流孔过来的
回复
使用道具
举报
whg924
whg924
当前离线
积分
49
注册时间
2012-7-26
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2013-5-16 14:36:23
|
显示全部楼层
同意2#说法,插装阀下端通过阀芯节流孔过来。
回复
使用道具
举报
Eason、
Eason、
当前离线
积分
46
注册时间
2013-5-2
最后登录
1970-1-1
IP卡
狗仔卡
楼主
|
发表于 2013-5-16 19:52:13
|
显示全部楼层
这样起个什么作用呢
回复
使用道具
举报
zhf02041223
zhf02041223
当前离线
积分
91
注册时间
2012-5-26
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2013-5-16 21:11:03
|
显示全部楼层
应该做多(二)级调压阀
回复
使用道具
举报
思绪
思绪
当前离线
积分
14
注册时间
2011-10-25
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2013-5-16 21:14:47
|
显示全部楼层
当插装阀的压力超过其上面的溢流阀设定值时,插装阀打开,压力低于设定值时,插装阀关闭
回复
使用道具
举报
ō☆坤☆
ō☆坤☆
当前离线
积分
7
注册时间
2013-5-19
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2013-5-19 10:06:03
|
显示全部楼层
控制油通过图中1处阀芯阻尼孔流出的,其作用是控制阀芯1来实现系统压力变换。具体如下:系统处于图示时电磁阀3阀芯在中位,系统油直接回油箱:如果电磁阀YA2得电控制油通过图中2溢流阀溢流,系统产生图中2溢流阀预先设定的压力5-25MPa.如果电磁阀YA1得电控制油通过图中4溢流阀溢流,系统产生图中4溢流阀预先设定的压力0-8MPa
回复
使用道具
举报
Eason、
Eason、
当前离线
积分
46
注册时间
2013-5-2
最后登录
1970-1-1
IP卡
狗仔卡
楼主
|
发表于 2013-5-21 10:12:05
|
显示全部楼层
那么这个插装阀。,怎么样开闭合呢。开闭合起什么作用
回复
使用道具
举报
ō☆坤☆
ō☆坤☆
当前离线
积分
7
注册时间
2013-5-19
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2013-5-26 12:14:58
|
显示全部楼层
插装阀的开闭,由于阀芯上端面面积大于下端面面积,所以液压油作用在阀芯上断面的力大于作用在下断面上的压力,阀芯关闭,如果上腔控制油卸荷阀芯上腔压力小于下腔阀芯开启。
回复
使用道具
举报
huxiaohua
huxiaohua
当前离线
积分
153
注册时间
2010-4-27
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:无名新人
打卡总天数:2
打卡总奖励:11
发表于 2013-5-29 20:44:22
|
显示全部楼层
插装阀下端通过阀芯节流孔过来的 中位是插装阀打开 换向时两级压力可调
