差动回路中溢流阀设定值多少合适

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:5
  • 打卡总奖励:32
发表于 2013-5-8 10:57:40 | 显示全部楼层 |阅读模式

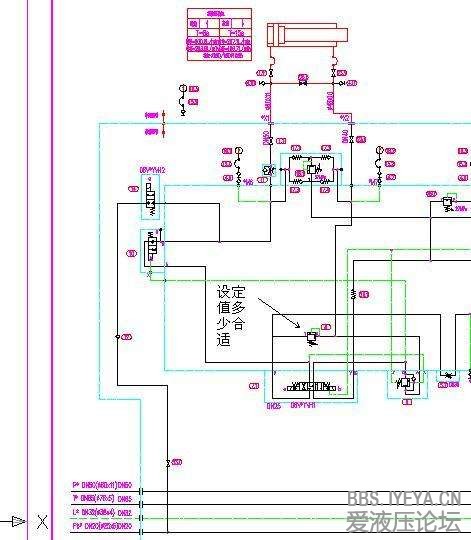

图中标示的直动溢流阀设定值多少合适?P口压力25MP a.此油缸在运行过程中有杆腔压力过高(28-30MP a),容易爆管!有办法解决吗?

差动.rar

48.34 KB, 下载次数: 37

售价: 5 金钱  [记录]  [购买]

  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:4
发表于 2013-5-8 13:38:31 | 显示全部楼层
截个图  大家看看嘛
回复

使用道具 举报

发表于 2013-5-8 23:20:24 | 显示全部楼层
什么格式,下载了打不开
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:5
  • 打卡总奖励:32
 楼主| 发表于 2013-5-9 14:48:35 | 显示全部楼层

RE: 差动回路中溢流阀设定值多少合适

本帖最后由 笨笨鸟 于 2013-5-9 14:50 编辑

附个图,大家看看。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:5
  • 打卡总奖励:32
 楼主| 发表于 2013-5-9 14:53:33 | 显示全部楼层
图是AUTOCAD2004格式的,应该可以打开
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:62
发表于 2013-5-10 00:31:43 | 显示全部楼层
楼主的系统是否需要液压缸到尽头时起压?
一般只要比顺序阀的设定压力低及高于差动的启动压力便可以。但楼主在无缸腔有单向芦流阀,若流量阀只开一点,则有机顺序阀打开,差动消失。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:5
  • 打卡总奖励:32
 楼主| 发表于 2013-5-10 10:09:46 | 显示全部楼层
这个系统是此油缸杆伸出到头,无杆腔压力至系统压力25MP a,有杆腔外控顺序阀(压力设置比25MP a略低)打开。
回复

使用道具 举报

发表于 2013-5-15 12:43:14 | 显示全部楼层
根据油缸负载情况,计算左右平衡的压力,然后设置比平衡的压力小一些就可以。因为图中有杆腔有外控溢流阀,计算平衡时,考虑一下溢流阀的开启压力。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:5
  • 打卡总奖励:32
 楼主| 发表于 2014-8-17 21:43:17 | 显示全部楼层
好久没来了!谢谢大家指教
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:17
  • 打卡总奖励:69
发表于 2014-8-23 07:43:43 | 显示全部楼层
找人帮分析。,怎么附件还有花金币啊——
回复

使用道具 举报
