请各位高手指点一下这个主阀原理

降猪十巴掌

发表于 2013-5-8 10:10:00 | 显示全部楼层 |阅读模式

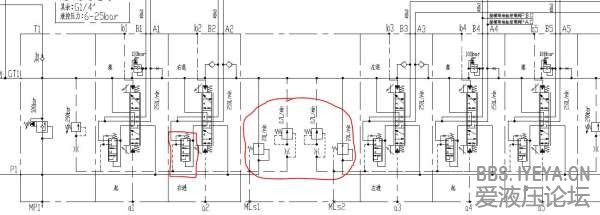

图中红色框里的部分分别起什么作用啊？


相关帖子

回复

使用道具举报

打卡等级：无名新人
打卡总天数：3
打卡总奖励：4

发表于 2013-5-8 10:29:30 | 显示全部楼层

这应该是力士乐的M7多路阀，左边的那个阀是一个压力补偿阀，具体作用，你可以看力士乐样本。P口那两个定差减压阀是当没动作时（即Ls没有压力时）给泵低压卸荷的；Ls那两个阀，是在阀停止工作时，这里的通道负责把残余在LS通道里的压力释放掉，避免泵维持在高压状态。工作时，也能顺利地建立起LS的通道压力，希望对你有用

评分

参与人数 1	金钱 +5	收起理由
液压哥	+ 5

查看全部评分

回复

使用道具举报

打卡等级：无名新人
打卡总天数：1
打卡总奖励：4

发表于 2013-5-8 13:53:27 | 显示全部楼层

1.P口的三通溢流阀固然能起到如楼上所说的作用，但其主要作用是构成定量泵的负载敏感系统；
2.至于LS上的定差减压阀，没想太明白，如果只是起停车时让LS油路内的油流出，直接用一个小阻尼不行吗，为什么还要用个定差减压阀？
3，另外能请楼主告诉下这个定差阀的设定压力是多少，及阻尼的大小吗？感谢！

点评

不用阻尼的原因是阻尼的泄油量受工作压力形响。而这个不是定差阀，是小型的恒流量阀。发表于 2013-5-9 00:33

回复

使用道具举报

降猪十巴掌

楼主| 发表于 2013-5-8 14:15:08 | 显示全部楼层

kauuka 发表于 2013-5-8 13:53
1.P口的三通溢流阀固然能起到如楼上所说的作用，但其主要作用是构成定量泵的负载敏感系统；
2.至于LS上的定 ...

哪个定差减压阀？我没看到有定差减压阀啊

回复

使用道具举报

发表于 2013-5-8 21:40:31 | 显示全部楼层

定差减压阀就是你图里画的那个圈啊

回复

使用道具举报

降猪十巴掌

楼主| 发表于 2013-5-8 21:52:08 | 显示全部楼层

刺客11号发表于 2013-5-8 21:40
定差减压阀就是你图里画的那个圈啊

哦，是右面圈里的吧？在这个主阀里起什么作用的？

回复

使用道具举报

打卡等级：无名新人
打卡总天数：1
打卡总奖励：4

发表于 2013-5-9 14:18:43 | 显示全部楼层

请问下游勇版主，此处这个恒流量阀是起什么作用啊？
如果此处恒流量阀只是起停车时给LS油路提供卸油通道，只用阻尼完全可以吧；
如果此处恒流量阀是起运动过程中，通过旁通阻尼削弱LS上的压力波动，好像也是只用阻尼好吧？

回复

使用道具举报

打卡等级：无名新人
打卡总天数：2
打卡总奖励：4

发表于 2013-5-9 20:27:40 | 显示全部楼层

中间那个是流量稳定器，在负载反馈时起流量稳定的作用的，停止工作时也具有卸压作用。

回复

使用道具举报

打卡等级：无名新人
打卡总天数：11
打卡总奖励：60

发表于 2013-11-16 11:38:14 | 显示全部楼层

赞成游勇侠的看法。。

回复

使用道具举报

打卡等级：以坛为家
打卡总天数：757
打卡总奖励：1093

发表于 2013-12-2 22:31:43 | 显示全部楼层

左边的压力补偿阀，右边的我们叫流量稳定器，用于定差溢流阀起压

回复

使用道具举报
