压力补偿阀

  [复制链接]
  • 打卡等级:以坛为家
  • 打卡总天数:806
  • 打卡总奖励:1695
发表于 2013-5-5 15:33:13 | 显示全部楼层 |阅读模式
哪位能详细讲一下压力补偿阀的工作原理,最好配图讲解。
  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:5
发表于 2013-5-5 22:34:00 | 显示全部楼层
一般分为减压型压力补偿器和溢流型压力补偿器,用于保持比例阀进出油口压差为定值。减压型压力补偿器可以用在Ls负荷传感系统上或工业应用直接接在比例阀进出油口,溢流型压力补偿器一般用于定量泵系统。另外LUDV系统的压力补偿器是阀后压力补偿,有抗饱和的功能。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:4
发表于 2013-5-6 08:45:24 | 显示全部楼层
wxl372360340 发表于 2013-5-5 22:34
一般分为减压型压力补偿器和溢流型压力补偿器,用于保持比例阀进出油口压差为定值。减压型压力补偿器可以用 ...

解答的很好
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
发表于 2013-5-11 18:17:10 | 显示全部楼层
如何保持进出口压差恒定的?
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:806
  • 打卡总奖励:1695
 楼主| 发表于 2013-5-12 09:35:18 | 显示全部楼层
我液压圈1 发表于 2013-5-11 18:17
如何保持进出口压差恒定的?

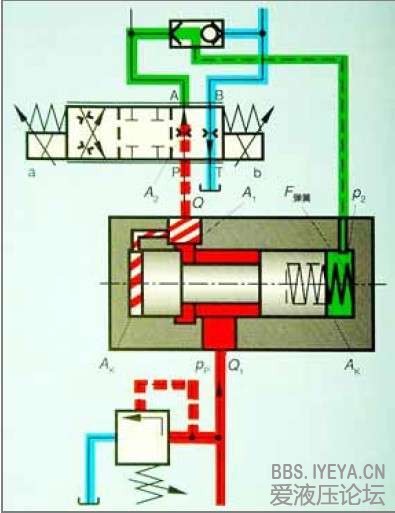

这图看的比较明白,多谢!
回复

使用道具 举报

发表于 2013-5-12 12:56:08 | 显示全部楼层
帮你找了一个压力补偿阀的的应用资料,看看也许会了解一些

比例方向控制回路中的压力补偿.pdf

616.69 KB, 下载次数: 533

售价: 5 金钱  [记录]

点评

多谢!有这资料可能就明白了。  发表于 2013-5-12 21:55
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
发表于 2013-5-12 21:16:23 | 显示全部楼层
RichardXiong 发表于 2013-5-12 12:56
帮你找了一个压力补偿阀的的应用资料,看看也许会了解一些

是通过压力补偿器的开口度控制流量的吗?
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 2013-5-12 23:24:19 | 显示全部楼层
wxl372360340 发表于 2013-5-5 22:34
一般分为减压型压力补偿器和溢流型压力补偿器,用于保持比例阀进出油口压差为定值。减压型压力补偿器可以用 ...

解释的好,那LZ能否解释下液压半桥的原理以及如何实现的,还有其作用。
回复

使用道具 举报

发表于 2013-9-15 07:58:03 来自手机 | 显示全部楼层
楼上说的应该都是定差减压阀或溢流阀,不过在负载敏感系统中是不是还是有些区别哪
回复

使用道具 举报

发表于 2013-9-15 08:18:10 来自手机 | 显示全部楼层
RichardXiong 发表于 2013-5-12 12:56
帮你找了一个压力补偿阀的的应用资料,看看也许会了解一些

你好,压力补偿器之前的压力是怎么控制的,那是个负载敏感泵吗
回复

使用道具 举报
