做了一个简单的系统,下图为从控制阀B口液压流量和液压缸的位移曲线,请教一下,为什么位移移动量很小且不对称。其中液压缸活塞设置为200,活塞杆为单出杆70
液压
,
活塞

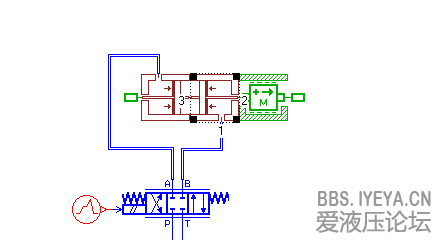

系统截图

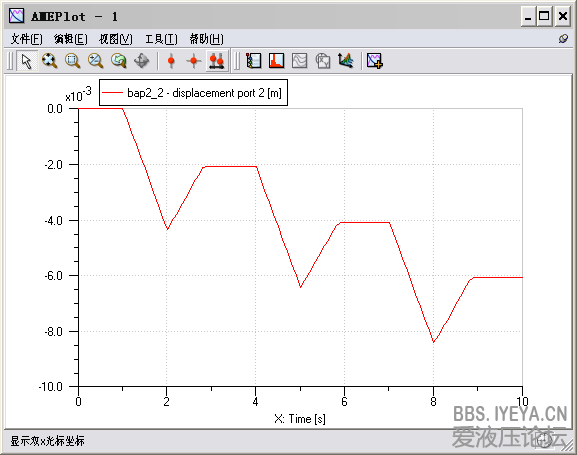

液压缸位移

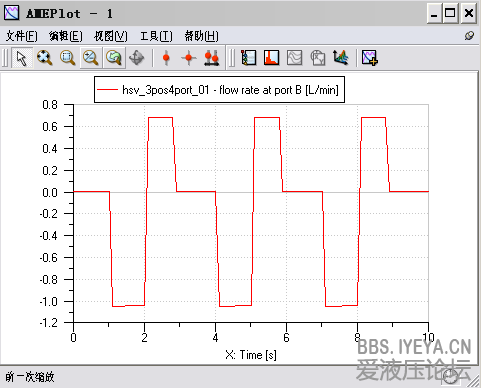

换向阀B口流量
相关帖子
.
掘进机参数表(带液压)
.
液压传动基础知识
.
液压站消防要求
.
想给两个液压泵匹配电机
.
供应,定制液压快速接头,承接OEM代工
.
求小松或者山推的液压标准
.
谁有电动车辆的液压原理图,电动叉车?牵引车?
.
工程机械液压技术参考资料汇编
.
图解液压维修基础 [陆望龙 编著] 2014年
回复
使用道具
举报
提升卡
置顶卡
变色卡
surewenyan
surewenyan
当前离线
积分
15
注册时间
2012-9-17
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2013-5-5 15:58:00
|
显示全部楼层
HCD加个弹簧试试。只用质量快的话,有惯性。
回复
使用道具
举报
Wells0716
Wells0716
当前离线
积分
60
注册时间
2009-10-13
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2013-5-5 16:12:04
|
显示全部楼层
反推一下2s之前的运动是否正确,算一下油缸排量是否等于注入油液的体积?
另外:
1,HCD元件Port1口最好加一个反应排量变化的Chamber;
2,最好检查换向阀的参数设置,通径是多少?是以什么方法算的?亦或是你的流量源流量输出相比油缸过小!
3,最好明确质量块模型的阻尼系数/摩擦力;
回复
使用道具
举报
zhangxiaojuan
zhangxiaojuan
当前离线
积分
0
注册时间
2010-1-21
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2013-5-5 18:27:29
|
显示全部楼层
两边力大小不一样,所以导致位移不一样。
回复
使用道具
举报
液压虫子
液压虫子
当前离线
积分
177
注册时间
2011-7-23
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2013-5-5 23:07:14
|
显示全部楼层

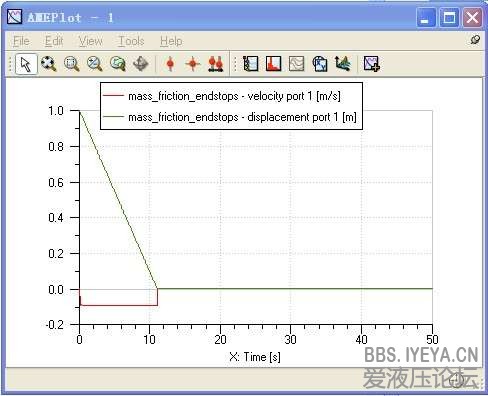

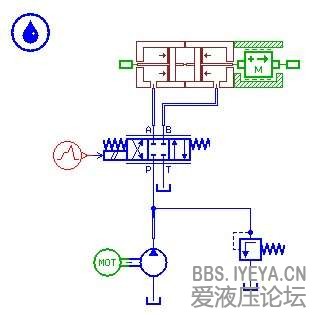

我仿了一个,情况如图。
