一个泵分成多路液路

appleliu

大家有谁用到过一个泵分成多路液路的设备吗？要分成六七条油路，每条油路都是能单独调节压力。

游勇

1. 要是每次只一个执行器工作，则可以用比例谥流阀来配合；
2. 若是有机会並联工作，则油泵为恒压源或电控溢流阀，而每一路使用单独減压阀，当没有执行器在工作时，则可卸荷以节能。

appleliu

游勇 发表于 2013-5-2 00:03
1. 要是每次只一个执行器工作，则可以用比例谥流阀来配合；
2. 若是有机会並联工作，则油泵为恒压源或电控 ...

有没有这种元件或者这种阀块能实现一个泵能分成多条油路，每路互不相干能各自调节压力呢？

raphael

挖掘机等的多路阀，LS或LUDV

追风的沙

多路阀可以实现的。换向阀加溢流阀也可以实现多条油路控制。这些只是简单地控制。想要获得更复杂的多油路控制，还需要增加电控系统。比如PLC控制等。

appleliu

追风的沙 发表于 2013-5-4 15:25
多路阀可以实现的。换向阀加溢流阀也可以实现多条油路控制。这些只是简单地控制。想要获得更复杂的多油路控 ...

用多路阀我知道能实现，现在是想看看有没有那种不要控制的，就是一个泵经过某个元件之后就分成了好几路油路，单个油路可单独调节压力。

游勇

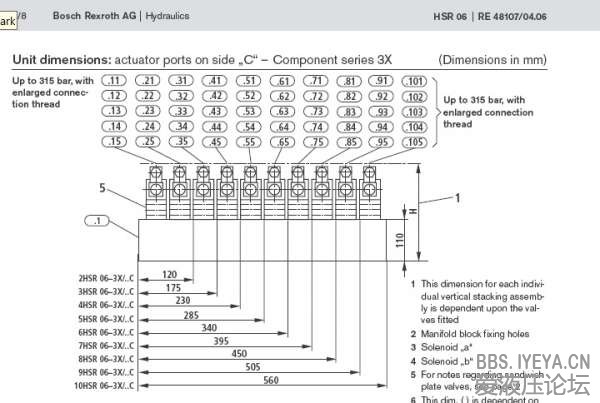

买个多工位的阀块，每个工位加上叠加式減压阀便成，另外配个PLC控制便可以了。。

追风的沙

楼主说要不用控制的。那只能用分流阀分流，然后在每个分支上加上截止阀和溢流阀。但现在的液压系统设计不会那么做的。那样需要人工加以控制，很麻烦的。一般会采用电磁阀加继电器或PLC加以控制。

appleliu

好吧等有机会我把那原理图发上来大家谈论下那是啥东西吧。

Jeason

你所说的6-7个油流都是流量相同的么？ 都是接油缸的么？需不需要同步工作呢？
