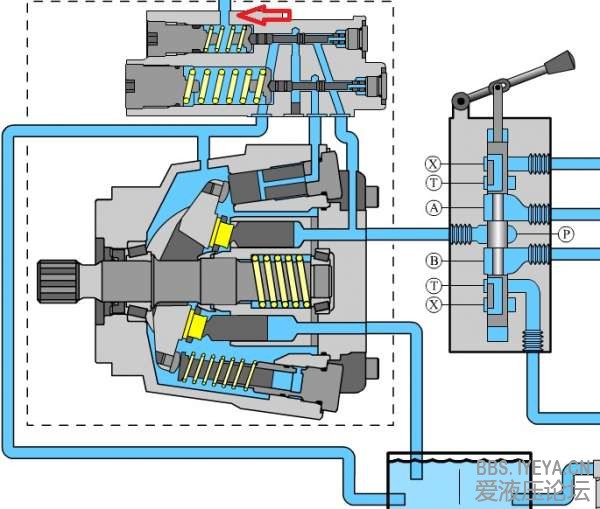

A10VSO71DRS/32R泵原理是否可视为如图红色箭头处X口堵死

笨笨鸟

是不是这样的啊！如果是，这个泵和A10VSO71DR/32泵原理和功能实现上有什么区别？纠结啊

笨笨鸟

以上是萨奥动画截图中一部分，我这的液压系统未使用负载敏感技术，系统压力20MPa,泵长开。（前面一个类似的帖子里有液压原理图）

xwy@home

笨笨鸟 发表于 2013-4-28 17:04
以上是萨奥动画截图中一部分，我这的液压系统未使用负载敏感技术，系统压力20MPa,泵长开。（前面一个类似的 ...

您好，尝试回答您的问题：
1、您提供的图例是DRS(=DFR--31系列)泵源；
2、如果用DRS双阀体，但是使用DR功能，需要做如下处理：
（1）DR调节好需要压力；
（2）FR(小阀)全部顶进去即螺纹杆全部拧进螺帽里（等于放弃FR功能）；
（3）因为您选择压力切断职能（保压零摆角功能）而非负载敏感职能，所以X口不需要外接节流阀等处；
3、您告知，DR=200bar。

笨笨鸟

非常感谢前辈指导，解决了我纠结好几天的问题。{:7_285:}

xwy@home

笨笨鸟 发表于 2013-4-28 17:28
非常感谢前辈指导，解决了我纠结好几天的问题。

您好：
1、看来您在线，回复比较快；
2、经常遇到类似问题，泵体是31/32系列的柱塞泵，但是职能是双阀体的，客户需要用DR职能的。此时客户会产生疑问。其实我觉得最好用单阀（DR职能的），顶进去FR却使用DR浪费资源，如成本、响应时间等。但是，具体问题具体分析，够用就行了。
3、向您请教一下：
（1）您提供的图片去何处索取？
（2）您的系统为何选用32系列的10v泵？
（3）您的系统大概是何系统，泵体作用是啥？
谢谢！

笨笨鸟

图片是这个论坛里的（借用一下，谢谢），这个系统是高炉炉顶装料系统。液压站24小时运行。

xwy@home

笨笨鸟 发表于 2013-4-28 17:53
图片是这个论坛里的（借用一下，谢谢），这个系统是高炉炉顶装料系统。液压站24小时运行。

不胜感激，谢谢了！

辜总工程师

你这泵是不是要当恒压泵用
？

笨笨鸟

是啊！有什么高见，谢谢
