请帮分析下原理图！谢谢！

lovewutao

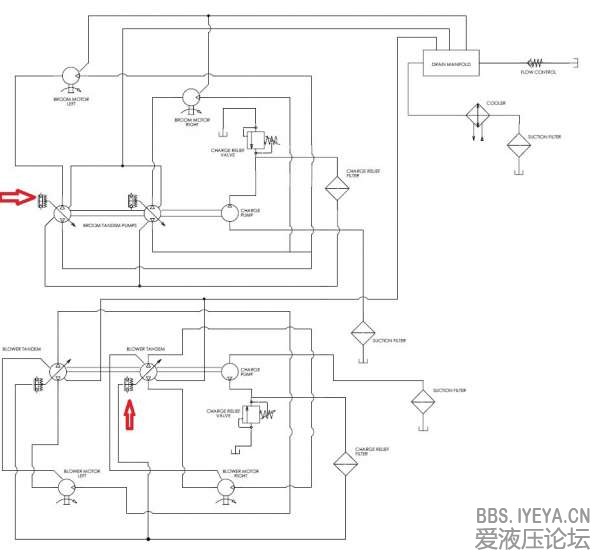

请帮分析下原理图！我有几个疑惑：
1.泵的排量是怎么调节的？（箭头处有疑惑）
2.不需要设置补油回路？
3.双向泵驱动单向马达？
4.主回路不需设置安全阀？

静静等待

貌似是闭式回路，不过你这个图画的也太简单山寨了啊

lovewutao

这图不是我画的，我看着不是很明白，所以帖在坛上请教大家！

追风的沙

1、泵的排量调节阀在原理图上不会显示位置的，需要参照油泵样本来进行调节；
2、这是一个闭式回路系统，四个双向变量泵控制四个马达，右边的定量泵为补油泵，所以没有补油回路。
3、双向泵驱动单相马达，浪费。图纸有问题。
4、主回路均是泄油回路，不需设置安全阀，右边的单向阀为整个系统回油安全阀，也就是当散热器或滤油器堵塞，系统被压增高的时候，单向阀起安全保护作用，避免油泵损坏。

lovewutao

追风的沙 发表于 2013-4-26 11:03
1、泵的排量调节阀在原理图上不会显示位置的，需要参照油泵样本来进行调节；
2、这是一个闭式回路系统，四 ...

您有没有接触过这种类型的闭式系统？

追风的沙

lovewutao 发表于 2013-5-9 08:50
您有没有接触过这种类型的闭式系统？

闭式系统的油泵我倒是用过不少，A4VG180的，还有双125的等等，但是象您原理图上这么用我还真没用过。驱动马达用开式的就可以了，闭式多麻烦啊！
