A10VSODRS柱塞泵的流量调节有什么用处,用DR泵不行吗?

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:5
  • 打卡总奖励:32
发表于 2013-4-24 17:59:56 | 显示全部楼层 |阅读模式
请教各位前辈{:9_234:}
  • 打卡等级:论坛老炮
  • 打卡总天数:1256
  • 打卡总奖励:4603
发表于 2013-4-24 18:09:31 | 显示全部楼层
您好,尝试回答您的问题:
1、您问及的是10V...32系列的负载敏感泵源,其职能相当于31系列的DFR(1);
2、DR--压力切断--压力变化,保压作用;DFR(1)=DRS--压力、流量变化满足系统要求(系统连接回路需要类似节流阀的流量控制阀作为斜盘反馈);
3、不知道您的系统要求如何,是何种要求:
(1)保压作用?
(2)流量、压力(功率)与负载的匹配?
4、请您明示,谢谢!
回复

使用道具 举报

 发表于 2013-4-25 04:19:28
转播微博[tthread=shuying812577927, 输赢]http://app.qlogo.cn/mbloghead/351c5ae588d881a2f5a8[/tthread]
回复

使用道具

发表于 2013-4-25 09:39:18 | 显示全部楼层
A10VSO油泵可以实现恒压力、恒功率等多种功能,在泵车上面一般使用的是恒压力功能,在垃圾压缩站上面使用的是恒功率功能,实现恒压功能节流阀是不用调整的,出厂之前都已经调整好了。要是实现恒功率的话,就需要在节流控制口加外接油口来实现。恒功率控制方式又分为内控式和外空式,看你的系统需要了。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:5
  • 打卡总奖励:32
 楼主| 发表于 2013-4-25 10:26:10 | 显示全部楼层

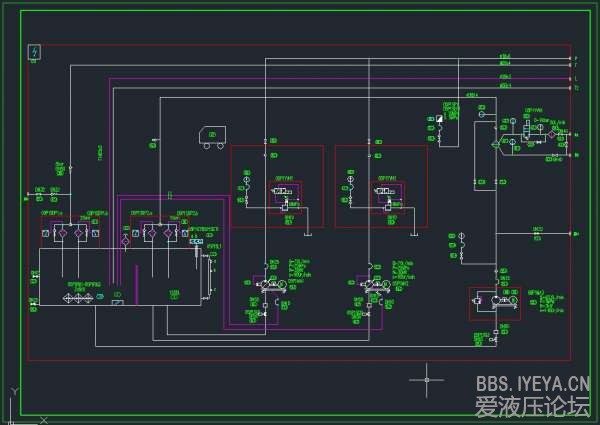

原图(我改成现在用的型号了)型号A4VSO71DR/10R-PPB13NOO,现实际用的是A10VSO71DRS/32RVPB22U99-S2184泵。我怎么感觉这个DRS泵跟鸡肋似的。

液压原理图.zip

636.66 KB, 下载次数: 50

售价: 5 金钱  [记录]

回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:5
  • 打卡总奖励:32
 楼主| 发表于 2013-4-25 10:31:00 | 显示全部楼层
我看了力士乐样本,DRF(X-T开启)DRS(X-T关闭)都带压力流量控制
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:62
发表于 2013-4-25 15:44:13 | 显示全部楼层
按楼主提供的油路图,用DR也可以,但用A4VSO是浪费。由于工作压力只有18Mpa,由A10VSO便足够了。但要注意DR压力最好调到15Mpa。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:5
  • 打卡总奖励:32
 楼主| 发表于 2013-4-28 17:48:22 | 显示全部楼层
本帖最后由 笨笨鸟 于 2013-4-28 17:59 编辑

如果DR 调至15MPa,待机压力也是15MPa吧(泵长开),工作较频繁(这是高炉炉顶的液压控制原理图)因炉顶的阀门关闭安全性要求较高(部分油缸为2位四通阀控制带机械自锁),如丢失信号影响各设备连锁控制。原设计单位设计的是A4V不知道怎么回事装了个A10V.
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1256
  • 打卡总奖励:4603
发表于 2013-4-28 19:51:43 | 显示全部楼层
笨笨鸟 发表于 2013-4-28 17:48
如果DR 调至15MPa,待机压力也是15MPa吧(泵长开),工作较频繁(这是高炉炉顶的液压控制原理图)因炉顶的阀 ...

其实我也比价纠结的是为啥用10V---32系列的泵源,31也可以的。关于为啥用10v,够用就行了,谁都有一本帐呀。

点评

32系列是为減低噪音而开发的,***参数相近。  发表于 2013-4-28 23:41
是歷史原因。A10V出现之前,变量泵只有PV7叶片变量泵,工作至16Mpa及A4V柱塞变量泵,工作至35Mpa。但重工业工作压力一般以3000psi为标准,只能选用A4V泵了。 後来我们引进的重工生产线都用A4V,A10是80年代才出现,  详情 回复 发表于 2013-4-28 23:39
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:62
发表于 2013-4-28 23:39:14 | 显示全部楼层
xwy@home 发表于 2013-4-28 19:51
其实我也比价纠结的是为啥用10V---32系列的泵源,31也可以的。关于为啥用10v,够用就行了,谁都有一本帐呀 ...

是歷史原因。A10V出现之前,变量泵只有PV7叶片变量泵,工作至16Mpa及A4V柱塞变量泵,工作至35Mpa。但重工业工作压力一般以3000psi为标准,只能选用A4V泵了。
後来我们引进的重工生产线都用A4V,A10是80年代才出现,所以设计院工程师们都不敢使用。我们看起来A10V比A4V便宜多了,但对价值上亿的重工生产线,谁也不想冒这风险。大概等到没钱买A4V泵才会安装A10V泵,但从应用角度,只要油清洁度迖标,便没问题了。
回复

使用道具 举报
