节流阀及先导止回阀的安装顺序

  [复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:62
发表于 2013-4-24 10:55:11 | 显示全部楼层 |阅读模式

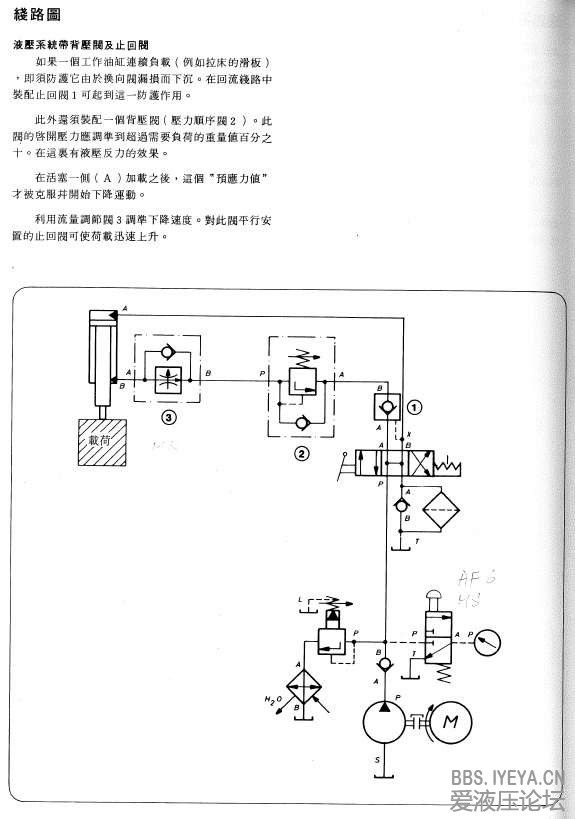

当要在带先导止回阀的系统加上节流阀时,要注意两者之间的次序:
counter balance.jpg
发表于 2013-4-28 11:46:55 | 显示全部楼层
这种液控单向阀加上单向顺序阀的系统在大象臂架泵车支腿上也有应用,效果还是不错的,可以有效防止泵车支腿快速下落。基本上等同于在油缸上面安置双向平衡阀。文章发表的很棒,顶一个!
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:61
  • 打卡总奖励:363
发表于 2015-6-15 23:43:37 | 显示全部楼层
楼主不知这份文档是什么可以给我一份吗?906816409@qq.com
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:476
  • 打卡总奖励:1607
发表于 2015-7-2 09:32:56 | 显示全部楼层
是不是可以理解为止回阀背压须为0
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:349
  • 打卡总奖励:1339
发表于 2015-7-2 11:18:39 | 显示全部楼层
楼主平衡阀及单向调速阀都会造成不小的背压,那打开液控单向阀的先到压力需要很大啊

点评

没有背压,重物会掉下来。尝试使用实际数值代入系统,不要只甪高,多,少等等相对概念来分析工程问题!  详情 回复 发表于 2015-7-4 13:52
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:62
 楼主| 发表于 2015-7-4 13:52:34 | 显示全部楼层
lygbeyondgod 发表于 2015-7-2 11:18
楼主平衡阀及单向调速阀都会造成不小的背压,那打开液控单向阀的先到压力需要很大啊

没有背压,重物会掉下来。尝试使用实际数值代入系统,不要只甪高,多,少等等相对概念来分析工程问题!
回复

使用道具 举报

发表于 2016-10-8 17:07:01 | 显示全部楼层
本帖最后由 高山捷鹰 于 2016-10-8 17:08 编辑

图片第二段文字表述没看明白,顺序阀的设定开启压力,需要大于负载重量的10%还是110%?个人认为应该是110%,此液压反力使油缸下降时受正负载,避免油缸失速和上腔进气。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:4
  • 打卡总奖励:22
发表于 2018-10-18 15:31:07 | 显示全部楼层
高山捷鹰 发表于 2016-10-8 17:07
图片第二段文字表述没看明白,顺序阀的设定开启压力,需要大于负载重量的10%还是110%?个人认为应该是110% ...

上面写的是超过需要的负荷重量的10%
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:312
  • 打卡总奖励:922
发表于 2018-10-19 08:07:39 | 显示全部楼层
很复杂{:7_274:}
