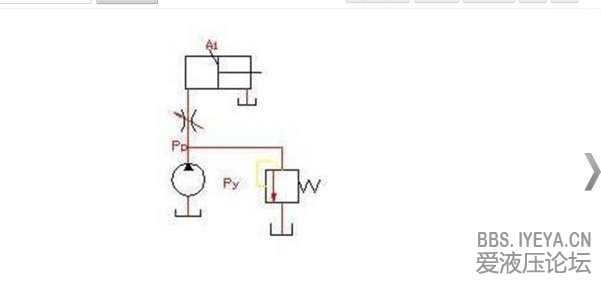

请教节流调速图

枫，子

节流调速中，
如果负载为10MPA
那么溢流阀要设定多少呢？


另外：节流孔前的压力是不是和减压阀一样可以无限增大？

gene

这里的溢流阀主要是起安全作用，需要知道你的节流阀最大压力降是多少，这与你的系统最大流量和阀的选型有关系，然后溢流阀设定压力最少要比负载最大值高加上节流阀的压力降之和要高。如果不好计算，你可以直接设定溢流阀的值为泵的保护压力值（公称压力），然后通过调节节流阀来实现负载所需的压力。

节流孔前的压力原理上可以认为可以无限增大，但考虑到管道、接头和密封圈的承受能力，这样并不能无限制增大。

daylmz

一般110bar就可以了，节流阀前的压力等于溢流阀调整的压力

百万负翁

理论上说是可以无限增大，要调速溢流阀必须溢流

wxl372360340

你这个是定量泵系统，先确定你的需要的最大流量，然后查看你的节流阀样本，查找在节流阀最大开口和你确定的系统最大流量时的压差是多少，10MPA加上这个压差就是你所需要的溢流压力（考虑到管路压损，适当再加一点），这样做的目的是让你的系统最节能。

枫，子

wxl372360340 发表于 2013-4-28 14:22
你这个是定量泵系统，先确定你的需要的最大流量，然后查看你的节流阀样本，查找在节流阀最大开口和你确定的 ...

假设负载为10MPA。
溢流阀设为50MPA。
溢流阀会打开么？

gdutshj

怎么样设置溢六阀的最高压力呢？

wxl372360340

枫，子 发表于 2013-4-29 21:47
假设负载为10MPA。
溢流阀设为50MPA。
溢流阀会打开么？

有可能呀，节流阀开的足够小,溢流阀就会溢流了，但你这样的话调速性能也就没那么好了，而且溢流压力设的越大越耗能。
