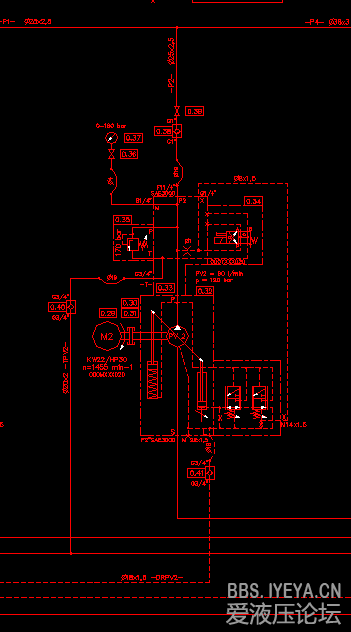

请问老师:我不明白,此液压原理图中FR阀起什么作用,它是怎样工作的?

[复制链接]
  • 打卡等级:论坛老炮
  • 打卡总天数:922
  • 打卡总奖励:1380
发表于 2013-4-13 12:54:43 | 显示全部楼层 |阅读模式
  • 打卡等级:无名新人
  • 打卡总天数:4
  • 打卡总奖励:4
发表于 2013-4-13 13:51:34 | 显示全部楼层
注意看图:FR阀引泵出口压力和节流口后压力进行比较调节,来实现泵排量调节。
回复

使用道具 举报

发表于 2013-4-13 13:55:39 | 显示全部楼层
从你液压原理图上看:1.当电磁阀失电时,与FR阀X口接通的油路回油箱,此时泵出口压力一般在1.8MPa,(FR阀设定的压力),泵输出流量约为0,也就是通常所说的低压待命状态,再或者启动状态
2.当电磁阀得电时,FR阀X口接通泵的P口,此时泵出口压力为18MPa,(恒压泵)

给你个建议:.泵的回油不能接单向阀,以免泵内腔压力大,缩短骨架油封的寿命
这个论坛上关于DFR介绍的有很多资料,
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:62
发表于 2013-4-13 13:57:27 | 显示全部楼层
是用来卸荷。让变量泵在没压力(实际是14Bar左右)下也可変零排量。
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:922
  • 打卡总奖励:1380
 楼主| 发表于 2013-4-13 15:32:09 | 显示全部楼层
游勇 发表于 2013-4-13 13:57
是用来卸荷。让变量泵在没压力(实际是14Bar左右)下也可変零排量。

老师的意思是不是在泵启动时两位四通电磁换向阀不得电,油泵P出口压力油克服14BAR调压弹簧压力,FR阀芯移动,压力油通过FR阀上位进入到控制阀的无杆腔,实现泵的零排量。实际工况是DR阀系统压力是120公斤,安全溢流阀调整压力170公斤,那么,在恒压状态下,FR阀起作用吗?
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:922
  • 打卡总奖励:1380
 楼主| 发表于 2013-4-13 15:51:03 | 显示全部楼层

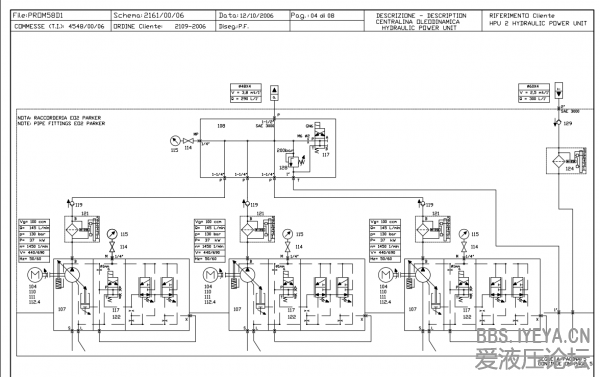

还有下面这个原理图,FR的作用是不是一样啊?
回复

使用道具 举报

发表于 2013-4-13 16:24:02 | 显示全部楼层
很难达到1.4MPa ,力士乐标的1.8±0.2MPa,国产的71排量以下还可以,100,140的大多数都在2MPa
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1256
  • 打卡总奖励:4603
发表于 2013-4-13 20:32:47 | 显示全部楼层
qqqqqqwwww 发表于 2013-4-13 15:32
老师的意思是不是在泵启动时两位四通电磁换向阀不得电,油泵P出口压力油克服14BAR调压弹簧压力,FR阀芯移 ...

尝试回复您的问题:
1、泵体空载启动时,泵体为大摆角全流量输出(电控泵除外)。
2、实际为三位四通滑阀,中位省略了。
3、FR工作状态与DR不冲突,FR如游老师所讲的本质,也如heripeng所述的作用,可以参见游老师原来的经典DFR介绍。DR等同阀控中的溢流阀(简单理解)。
4、如您提及,您的泵体D=120bar,假定FR=14bar,则负载敏感压力区域为14~100bar左右。
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1256
  • 打卡总奖励:4603
发表于 2013-4-13 20:37:46 | 显示全部楼层
qqqqqqwwww 发表于 2013-4-13 15:51
还有下面这个原理图,FR的作用是不是一样啊?

您提及的第二个外文图,是DFR带电加载卸荷一款泵源,增加了一个电比例换向阀(开关式)和相关阀块,可以实现带电或失电压力调节,例如电磁阀得电或失电压力可调范围为FR~DR,具体选型以用户要求而定。您如果需要泵源,我们也可以提供DR带电加载卸荷的泵源,也能实现您的功能,就是压力范围为0~DR.
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:922
  • 打卡总奖励:1380
 楼主| 发表于 2013-4-14 07:49:40 | 显示全部楼层
xwy@home 发表于 2013-4-13 20:37
您提及的第二个外文图,是DFR带电加载卸荷一款泵源,增加了一个电比例换向阀(开关式)和相关阀块,可以实 ...

多谢老师的回复,请问老师怎样联系您。
