请教主油路的压力P是多少?

  [复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:8
发表于 2013-4-12 21:21:31 | 显示全部楼层 |阅读模式

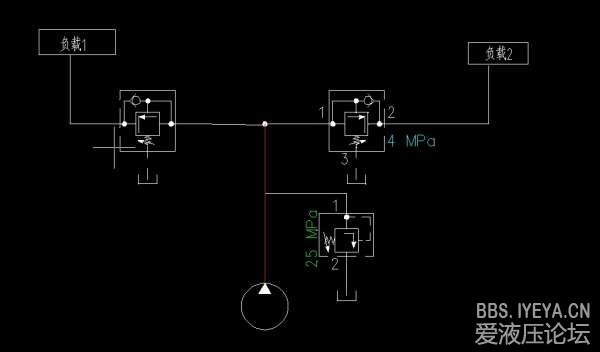

如图,输出的压力如果两头都接减压阀。。。
那么主油路的压力是不是一定会上升到溢流阀的设定压力,即25MPA(此处假想主油路的负载是无限大。因为没接负载)

  • 打卡等级:无名新人
  • 打卡总天数:22
  • 打卡总奖励:89
发表于 2013-4-13 11:32:00 | 显示全部楼层
若假设负载无限大,那么油泵出来的油只能通过主溢流阀溢流回油箱,因此油泵出口压力就是25mpA
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:8
 楼主| 发表于 2013-4-13 13:13:44 | 显示全部楼层
andyyan1985 发表于 2013-4-13 11:32
若假设负载无限大,那么油泵出来的油只能通过主溢流阀溢流回油箱,因此油泵出口压力就是25mpA

请问:减压回路的负载1和负载2是否能动?
负载1和负载2均小于25MPA、
泵流量100L
溢流阀卸荷会将所有流量卸掉么?
此处是不是需要选择溢流阀的开口?
开口大的那么流量应该完全跑掉了。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:14
发表于 2013-4-13 22:24:10 | 显示全部楼层
你溢流阀要是设定的是25MPa,且通流能力超过泵输出流量的话,可以定在25MPa左右。溢流阀不会把你的流量跑完,只是选的太大的话可能会有些压力波动。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:7
发表于 2013-4-14 21:40:38 | 显示全部楼层
枫,子 发表于 2013-4-13 13:13
请问:减压回路的负载1和负载2是否能动?
负载1和负载2均小于25MPA、
泵流量100L

负载1和负载2均小于25MPA,主油路的压力将由你的负载决定。
选择溢流阀的开口?溢流阀是常闭的,是调定溢流阀的压力吧
溢流阀卸荷是个动态的开闭,不会把流量完全跑掉
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:8
 楼主| 发表于 2013-4-15 08:23:40 | 显示全部楼层
lyynuoyan 发表于 2013-4-14 21:40
负载1和负载2均小于25MPA,主油路的压力将由你的负载决定。
选择溢流阀的开口?溢流阀是常闭的,是调定溢 ...

您的意思是,两个小负载都会动了?

点评

只要两个小负载值小于25MPA就会动***  发表于 2013-4-21 09:17
回复

使用道具 举报

发表于 2013-4-15 15:53:37 | 显示全部楼层
负载动不动是有你减压阀设定的压力决定的
回复

使用道具 举报

发表于 2013-4-17 13:06:24 | 显示全部楼层
负载无限大的话,相当于把减压阀出口堵死,那么油泵的压力油只能从溢流阀溢流,也就是压力会达到溢流阀设定的压力(25MPA)
回复

使用道具 举报

发表于 2013-5-6 20:40:06 | 显示全部楼层
没看明白那两个减压阀的工作状态。
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:385
  • 打卡总奖励:872
发表于 2013-5-7 16:31:51 | 显示全部楼层
系统压力为25MPa,到支路的两个减压阀根据需求设定!
回复

使用道具 举报
