请教液压专业人士（四）

LK008 · 发表于 2013-4-12 10:55:20

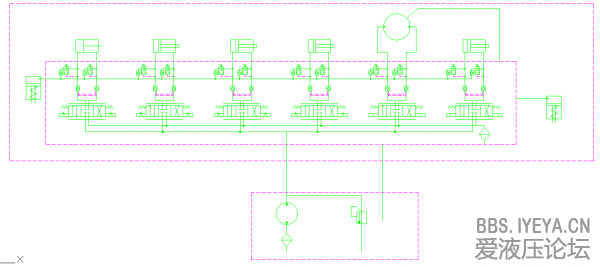

如之前的请教，这是一个水下液压系统的原理图，由于环境里有很大的水压，在软管不通油的时候，怎么抵抗外压，在这张图里提出了一种方法，通过液控阀连一个压力补偿器，压力高时，液控阀关闭，压力补偿器与油管断开，压力低时，液控阀打开，压力补偿器与油管相连，对油管进行压力补偿。
不知道这样的方案可行否？是否可以简化？
附件是DWG格式的原理图

MCS · 发表于 2013-4-12 11:10:23

之前有个客户找海底用的管子，提过这个问题，原来是这个原因，学习了

qhsave · 发表于 2013-4-12 14:36:53

考虑的非常细致

918180731 · 发表于 2013-4-21 09:22:25

我想知道你这个系统平时工作压力是多大。。用的什么样的软管？？？应该不用这么麻烦。

焰冰 · 发表于 2013-5-9 22:54:17

非常明显的错误是，用液压锁时，你的比例阀中位机能是不对的，一般用Y型

焰冰 · 发表于 2013-5-9 22:58:04

什么情况下不通油？我感觉可以在回油上加些背压，保证油管里有油就行了，不知道你这样做是不是有必要。没有这方面的实际经验，只是自己理解

Emmett_1984 · 发表于 2013-5-10 13:11:55

建议压力补偿器通过单向阀与压力油连接一下，如果按图示，系统中的压力补偿器中的压力油会逐步损耗掉，你如何解决持续补偿作用？

Emmett_1984 · 发表于 2013-5-10 13:15:24

建议采用回油节流，保持背压也可以解决的

ydszyc888 · 发表于 2013-5-14 08:04:24

非常细致，值得学习
