各位老师这个变量泵上哪个是DR阀和FR阀。

yaoyao

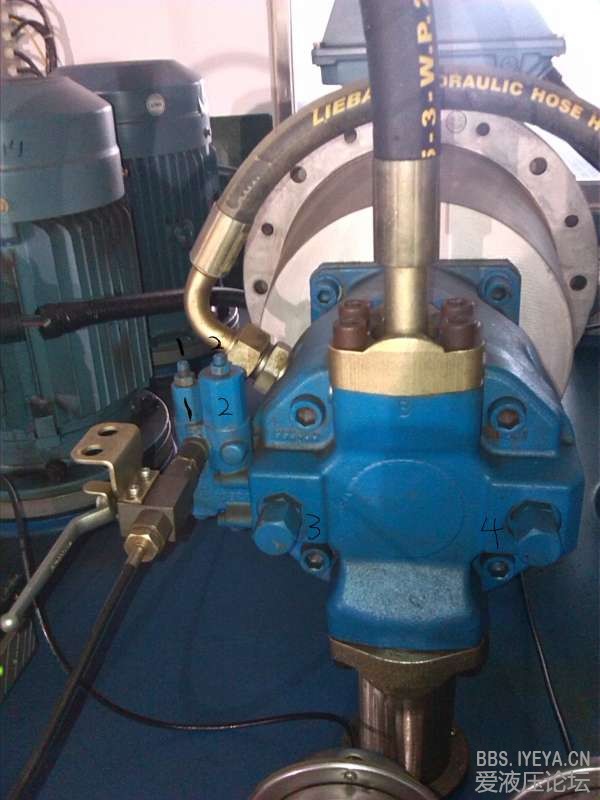

各位老师这个变量泵上哪个是DR阀和FR阀。
1,2,3,4都是什么作用谢谢

xwy@home

您好：
1、您提供的图片应该是A10VSO140DFR/31R-PPA12N00；或者是DFR1
2、按照图示标明：
（1）“1”--FR;
（2）“2”--DR;
（3）“3”--机械排量限位机构（调节控制变量缸--控制改变斜盘摆角--改变排量）；
（4）“4”--回程复位限位机构（与（3）协调作用）
3、看DR调节螺钉位置，估计DR=190bar左右；
4、不建议用户自行调节DR、FR;
5、请教一下：您提供的泵源用在什么系统上？简单说明一下，谢谢！

xwy@home

DR也可能是：DR=160bar

冰是睡着的水

高手，这样都能知道DR设定的值，DR阀的值可以自行调整，但FR阀不建议用户调整，出厂都调好的

yaoyao

xwy@home 发表于 2013-4-10 04:18
您好：
1、您提供的图片应该是A10VSO140DFR/31R-PPA12N00；或者是DFR1
2、按照图示标明：

是造纸厂，包装线设备的液压站。  主要控制压盘翻转和压合作用。一共两个这种泵，一用一备。我没有电子版的资料，如果你想看看的话，我可以找找电子版的。

yaoyao

xwy@home 发表于 2013-4-10 04:19
DR也可能是：DR=160bar

虽然我不太懂液压，但是还是很佩服老师，看螺钉位置能大约出压力。
  实际 DR=145bar。另外谢谢老师回答我问题。谢谢

xwy@home

yaoyao 发表于 2013-4-10 11:48
是造纸厂，包装线设备的液压站。  主要控制压盘翻转和压合作用。一共两个这种泵，一用一备。我没有电子版 ...

谢谢您的回复。您指代的电子版是什么内容？如果是关于A10V等柱塞泵的，我自己也有，如果您需要柱塞泵电子版的，请明确告知我，我也可以提供的。如果是电子版的液压原理图，要是方便可以给我一份。13910432418@163.com我的邮箱和电话。您提供的泵源DR=145bar，压力切断数值不高（意味泵体处于不太高的压力状态），如果系统油液精度高，安装合理（泄油口、高低压油口等）寿命会长些的。
自己调FR会造成负载敏感程度变化（FR数值越小，负载敏感程度越高，但是力士乐的标值为14~25bar）。
自己调节DR同时考虑系统负载压力要求（最好在泵体上加个测压点直接检测泵体输出压力）且注意系统安全溢流阀的设定值要比DR大20~30%。
如有这方便的应用问题，咱们可以讨论。谢谢！

xwy@home

这几天留意了您的图片，更正一下：A10VSO100(140)DRG/32R--PPA12N00   DR=145bar   图中与X口连接的可能是远程控制压力开关，不知道与实物一致？谢谢！

yaoyao

xwy@home 发表于 2013-4-10 19:39
谢谢您的回复。您指代的电子版是什么内容？如果是关于A10V等柱塞泵的，我自己也有，如果您需要柱塞泵电子 ...

方便的话加个QQ吧。留个QQ我加您，我是初学好多不懂的，以后还望向您请教。谢谢您回答我的问题。

xwy@home

yaoyao 发表于 2013-4-13 23:05
方便的话加个QQ吧。留个QQ我加您，我是初学好多不懂的，以后还望向您请教。谢谢您回答我的问题。

qq是有，基本不怎么上（有些out了）。2259664383    可以给我发邮件，前面给你邮箱和电话了。对了，那个泵是我说的的DRG?32系列的？如果有原理图，方便可以发给我，不方便就算了。谢谢！
