行星轮仿真求指导，谢谢

何飞 · 发表于 2013-4-7 20:52:46

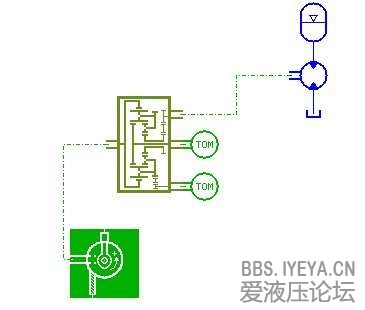

我要用一个行星轮（一个太阳轮、两个行星轮、一个外齿圈），三个输入，一个输出，要用库中哪个元件，这个对吗，对的话，参数怎样设置，求指导，谢谢各位

wangwen5955 · 发表于 2013-4-8 09:28:10

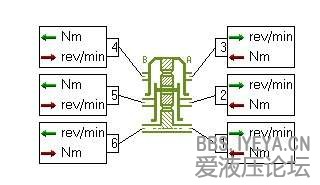

你好，AMESim的库中带有行星排模型的，一共是留个接口，如下图：

其中齿圈连个接口：4和3，行星架两个接口：5和2，太阳轮两个接口：1和6。一共三个独立转速，留个独立扭矩，我没太看清你发的那片照片，所以不是很明白你的意思，用什么不明白的请继续和我联系。另外，AMESim里面有几个AT的模型，里面用了很多星星排，你可以参考一下。

何飞 · 发表于 2013-4-8 15:30:13

本帖最后由何飞于 2013-4-8 15:35 编辑

谢谢， $$GOIQJWO_)V{DSN%G6H%N}3.jpg$ 我用的是这个图，想问一下这个参数应该怎样设置

nlw3025224 · 发表于 2013-4-8 18:42:24

这个元件时拉维诺式双行星排，有两个太阳轮、一个共用齿圈、一个共用行星架、还有一个长行星轮和一个短行星轮。参数设置基本上一些行星轮的齿数参数，具体可参照此元件的help

何飞 · 发表于 2013-4-9 10:21:55

行星轮子模型用的TRSCRAOD—C，参数60,20,50,25，这样用有问题吗，为什么马达不起作用呢，谢谢

as481999 · 发表于 2019-10-30 10:52:21

wangwen5955 发表于 2013-4-8 09:28
你好，AMESim的库中带有行星排模型的，一共是留个接口，如下图：

其中齿圈连个接口：4和3，行星架两个接 ...

你好。。为什么这个行星排每个元件都有两个接口啊，输入转速和扭矩之间有关系吗，
