LHK平衡阀的原理

远洋孤灯

请教该平衡阀的工作原理，它与FD平衡阀有什么区别

游勇

FD的开口度会变化，而一般平衡阀只有开关功能，约是比例方向阀和一般方向阀的比较。

远洋孤灯

游勇 发表于 2013-4-7 13:01
FD的开口度会变化，而一般平衡阀只有开关功能，约是比例方向阀和一般方向阀的比较。

除单向阀外的是溢流阀吗？怎么有三个控制油口，各有什么作用？

液压虫子

一般来说，平衡阀集三种功能于一身：单向阀&液压节流&溢流功能。
附件为HAWE的LHK,LHT,LHDV平衡阀的介绍，有剖面图，一看便知！

追风的沙

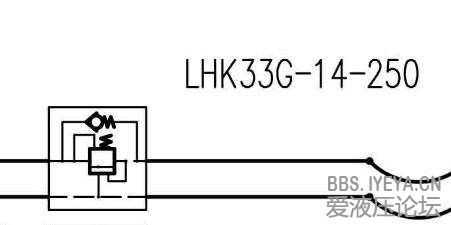

楼主的原理图有点小问题。平衡阀的S口应该是有单向阀和节流阀的。他们的作用是用来控制平衡阀开启比的。LHK型平衡阀有单项加载和双向加载的，双向加载一般多用在油缸的有杆腔和无杆腔。它和LHDV型平衡阀的最大区别在于LHDV型平衡阀有减震功能，也就是在高压溢流口加上一个二次高压溢流阀，可以有效地减少瞬时压力冲击。LHDV型平衡阀在臂架泵车上应用很普遍。
