请教：有图有问。。。。。

我图我在 · 发表于 2013-4-1 18:51:22

zhangrongji85 发表于 2013-4-1 18:42
你若从元件角度分析的话，那我说“完全打开”是不严谨的；准确的说主阀开口流量使先到设定压力得以保持

多谢！

fluidControl · 发表于 2013-4-1 20:05:29

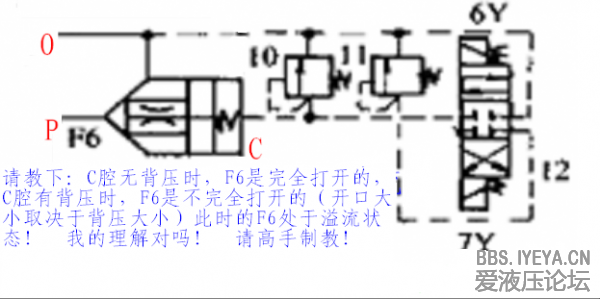

这个是插装式先导溢流阀阀10做安全阀直动式溢流阀11和插件F6构成先导溢流阀调节阀11的压力即可调节插件F6的开口大小

fluidControl · 发表于 2013-4-1 20:06:31

fluidControl 发表于 2013-4-1 20:05
这个是插装式先导溢流阀阀10做安全阀直动式溢流阀11和插件F6构成先导溢流阀调节阀11的压力即可调节插件 ...

即调节了系统压力主要用于大流量的压力系统调压！

471165265 · 发表于 2013-4-1 21:26:02

zhangrongji85 发表于 2013-4-1 17:08
主阀只是个开关阀，也就是只有开、关两种状态。先到溢流阀打开时，主阀打开；先导溢流阀关闭时，主阀关闭 ...

经过10,11的溢流很少，这部分流量都是过主阀阻尼孔，其功能主溢流流量是通过主阀溢流的并不是只起开关作用

我图我在 · 发表于 2013-4-2 07:45:18

fluidControl 发表于 2013-4-1 20:06
即调节了系统压力主要用于大流量的压力系统调压！

我图我在 · 发表于 2013-4-2 07:46:22

471165265 发表于 2013-4-1 21:26
经过10,11的溢流很少，这部分流量都是过主阀阻尼孔，其功能主溢流流量是通过主阀溢流的并不是只起开关作用 ...

我图我在 · 发表于 2013-4-2 09:24:45

471165265 · 发表于 2013-4-2 12:52:05

我图我在发表于 2013-4-2 07:46

开口取决于节流孔压差，主阀也是受力平衡方程的

471165265 · 发表于 2013-4-2 12:54:42

我图我在发表于 2013-4-2 09:24

我说的也不一定正确，只是个人理解

471165265 · 发表于 2013-4-2 13:05:59

我图我在发表于 2013-4-2 07:46

C腔怎么会无背压呢，只要P有压力过节流孔C腔就会有压力
