请教:有图有问。。。。。

[复制链接]
发表于 2013-4-1 13:32:03 | 显示全部楼层 |阅读模式
发表于 2013-4-1 15:53:46 | 显示全部楼层
我图我在 发表于 2013-4-1 15:02

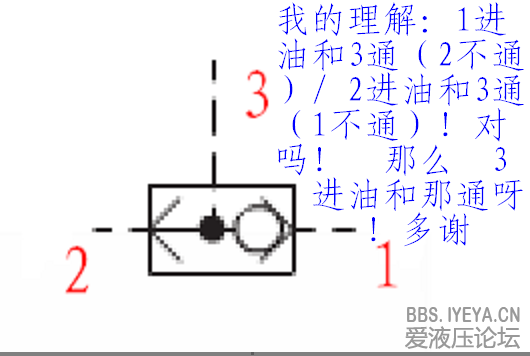

多谢指教!  对于梭阀 ,还是有点不明白!  请通俗易懂的解释下!这是吗!

当10Y不得电的情况,我们要求F9可靠的关闭,而F9关闭的唯一要求是控制腔为高压腔,如题F9的控制腔和3相通。
10Y不得电时,有两种情况:
1.P口有压力,这是P口压力从1口过3口,进入F9控制腔,把F9关闭;
2.P口无压力时,比如供油泵停止供油,我们仍希望F9可靠锁死,此时1口无压力油,不能有效锁死F9。这时我们引进无杆腔油,经过2口过3口,进入F9控制腔。此时,若油缸受外力,就会形成压力油,可靠锁死F9。
由此可见,这个阀组等同于三位四通O型机能阀
回复

使用道具 举报

发表于 2013-4-1 14:36:28 | 显示全部楼层

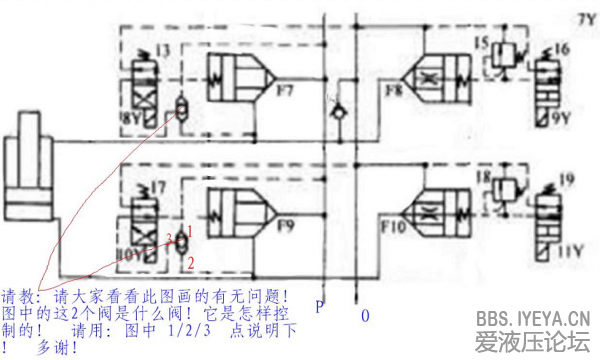

此阀组正确,等同于(O型机能的三位四通阀+叠加式A.B腔溢流阀)
1.油缸伸出:10Y,9Y电磁阀得电,F9阀芯打开,P口高压油进入油缸无杆腔。有杆腔压力油经过F8,会到T口;
2.油缸缩回:13Y,11Y得电,F7,F10阀芯打开,P口高压油经F7进入有杆腔,无杆腔经F10回到T口;

楼主所标的是梭阀,作用是把F9插1、2压力油比较后,引入插件控制腔,目的保证当P口无压力时,依靠无杆腔压力还可以使F9锁死。
回复

使用道具 举报

 楼主| 发表于 2013-4-1 15:02:31 | 显示全部楼层
zhangrongji85 发表于 2013-4-1 14:36
此阀组正确,等同于(O型机能的三位四通阀+叠加式A.B腔溢流阀)
1.油缸伸出:10Y,9Y电磁阀得电,F9阀芯打 ...

多谢指教!  对于梭阀 ,还是有点不明白!  请通俗易懂的解释下! QQ截图20130401145919.png 这是吗!
回复

使用道具 举报

 楼主| 发表于 2013-4-1 16:31:45 | 显示全部楼层
zhangrongji85 发表于 2013-4-1 15:53
当10Y不得电的情况,我们要求F9可靠的关闭,而F9关闭的唯一要求是控制腔为高压腔,如题F9的控制腔和3相通 ...


点评

3进油要看你梭阀的结构,但是只能和2和1其中一个通,另一个不通,  发表于 2013-4-4 09:37
回复

使用道具 举报

发表于 2013-4-1 16:52:51 | 显示全部楼层
我图我在 发表于 2013-4-1 16:31

梭阀用于压力信号选择,就是比较1和2的压力,选择压力高的油进入3口,从而进入主阀芯控制腔

点评

多谢指教!  发表于 2013-4-1 17:01
回复

使用道具 举报

 楼主| 发表于 2013-4-1 17:04:51 | 显示全部楼层
zhangrongji85 发表于 2013-4-1 16:52
梭阀用于压力信号选择,就是比较1和2的压力,选择压力高的油进入3口,从而进入主阀芯控制腔

回复

使用道具 举报

发表于 2013-4-1 17:08:40 | 显示全部楼层
我图我在 发表于 2013-4-1 17:04

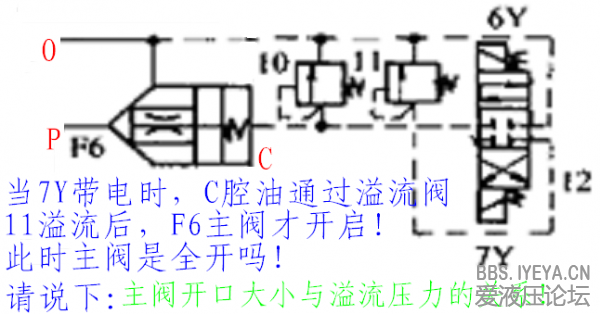

主阀只是个开关阀,也就是只有开、关两种状态。先到溢流阀打开时,主阀打开;先导溢流阀关闭时,主阀关闭;
回复

使用道具 举报

 楼主| 发表于 2013-4-1 17:21:21 | 显示全部楼层
zhangrongji85 发表于 2013-4-1 17:08
主阀只是个开关阀,也就是只有开、关两种状态。先到溢流阀打开时,主阀打开;先导溢流阀关闭时,主阀关闭 ...

回复

使用道具 举报

发表于 2013-4-1 18:42:07 | 显示全部楼层
我图我在 发表于 2013-4-1 17:21

你若从元件角度分析的话,那我说“完全打开”是不严谨的;准确的说主阀开口流量使先到设定压力得以保持
回复

使用道具 举报
