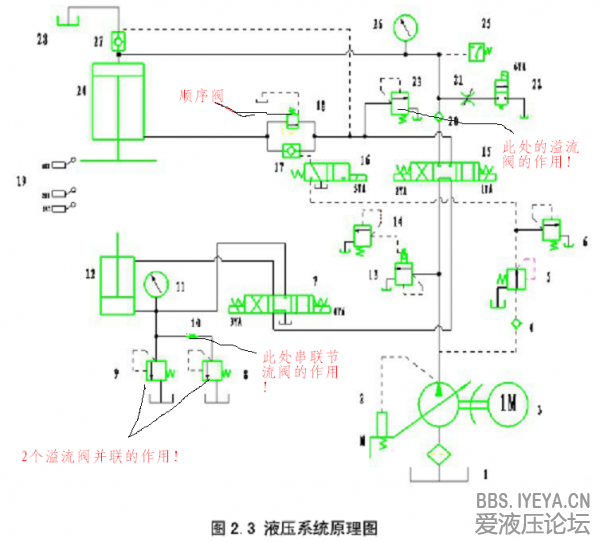

请教液压系统原理分析！

我图我在

wangfan

哥们，顺序阀的控制油路看不见！到底是内控还是外控？它的作用应该是让大缸到达行程终点时，打开使小缸动作。那个溢流阀是稳压溢流的作用。看不清那个节流阀是不是可调的，它应该是构成了旁路节流调速回路，当节流阀同流面积一定时，负载越大，速度刚性越大。9号溢流阀起安全保护的作用，8号溢流阀是个背压阀。

wangfan

液控单向阀是使大缸锁定在某一位置吧，如果顺序阀是背压阀那它一直是打开的，液控单向阀就没用了啊！

heripeng

这个应当是压力机的原理图，。左下两个溢流阀分别为：安全保护阀+背压阀，与背压溢流组合使用，有调速背压的作用。
右上溢流阀为：当给左上油缸卸荷时，推动21单向阀进行卸荷，多余的流量经溢流阀溢出。
顺序阀作用为背压作用，主要功能为实现慢速加压。。。

heripeng

这个应当是压力机的原理图，。左下两个溢流阀分别为：安全保护阀+背压阀，与背压溢流组合使用，有调速背压的作用。
右上溢流阀为：当给左上油缸卸荷时，推动21单向阀进行卸荷，多余的流量经溢流阀溢出。
顺序阀作用为背压作用，主要功能为实现慢速加压。。。

heripeng

heripeng 发表于 2013-3-28 15:29
这个应当是压力机的原理图，。左下两个溢流阀分别为：安全保护阀+背压阀，与背压溢流组合使用，有调速背压的 ...

为何不可。液控阀开启压力比溢流阀低，辅助油压力首先推开单向阀对保压油路进行泄压，而后辅助油压上升，自然就推动溢流阀进行卸荷了！

andyyan1985

wangfan 发表于 2013-3-28 14:43
液控单向阀是使大缸锁定在某一位置吧，如果顺序阀是背压阀那它一直是打开的，液控单向阀就没用了啊！

那是平衡阀，从图上看很显然是使油缸能够平稳运动，起保压作用。

游勇

如4楼的同志所言，这是压力机的回路。特点是上位液压缸是通过自重下降。
1. 楼主所说的顺序阀实际是溢流阀，用以平衡液压缸缸杆的重量；
2. 17号先导止回阀可容许液压缸快速下降；
3. 由于液压缸二端面积比太大，需要使用23号溢流阀是作保护液压缸有桿腔不会因超压损环。
4. 下位的双溢流阀其一是保护，另一个是容许用户自行调节压力。
5. 经验所得，自重下降的压力机要保证液压缸有杆腔的背压要超过25 Bar。

清风慕竹

此图看上去像是压力机液压原理图，上缸可以实现快进，慢速接近工件，保压，泄压，快速退回，停止的工况，下缸可以实现顶出，退回，停止的工况，并且可以实现浮动压边即下缸上升到一定位置后停止，然后上缸推动下缸一起运动。图中所说的顺序阀实际上在此作为背压阀的作用，目的是实现上缸的慢速接近工件，此时阀16处在左位，液控单向阀是关闭的，液压油只能通过顺序阀回油，因此速度比较慢。图中所说的溢流阀感觉好像不太对，控制口是不是应该接在上缸上腔的位置，也就是外控式溢流阀或顺序阀?可以实现泄压时，由于上腔压力很高，泵的流量通过可以以较低的压力通过回油箱，此较小的压力可以打开最上面外控式单向阀的卸压阀芯（但是主阀芯未开启）使上腔泄压，当上腔的压力下降到一定程度后，外控式溢流阀关闭，泵的压力上升，打开最上面外控式单向阀（也叫充液阀），电磁阀换位实现液压缸快速回程。

清风慕竹

下边的两个溢流阀，左边的是安全阀，右边的是浮动压边是的调压阀，可以调节浮动压边时的压力。我感觉此处的节流阀可以看做背压或起到稳定系统的作用。
