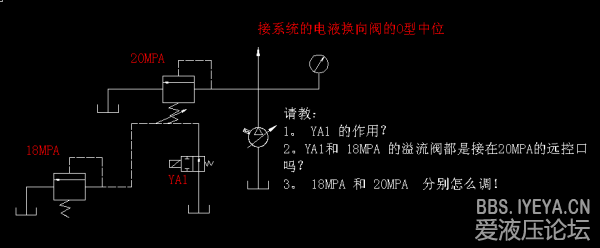

各位大师：再请教！

我图我在

我图我在

清风慕竹

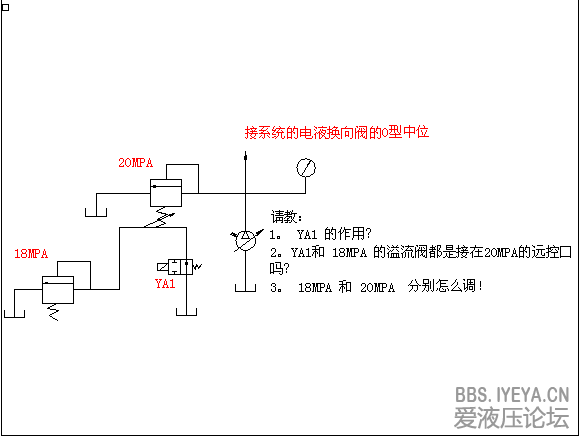

以我理解，图中的20MPa的溢流阀的远程控制口相当于接了一个三通接头，其中一个与20MPa的溢流阀的远程控制口相连，其余两个与YA1和18MPa的溢流阀进口相连。YA1相当于溢流阀的卸荷阀，也就是当电磁铁不得电时系统是低压卸荷的，当电磁铁得电时，系统压力由远程18MPa调压阀决定的。电液换向阀在中位时系统低压卸荷。电液换向阀得电时YA1同时得电，系统压力由远程调压阀决定。

whg924

（1）YA1作用为低压卸荷和远程调压的切换；
（2）YA1相当于溢流阀的卸荷阀，18MPa阀是远程调压阀，
    均接在20MPa溢流阀遥控口；
（3）只有溢流阀设定压力大于远程调压阀压力时，
   才可以进行远程调压；即：P2(18MPa)<P1(20MPa)，

我图我在

清风慕竹 发表于 2013-3-28 10:29
以我理解，图中的20MPa的溢流阀的远程控制口相当于接了一个三通接头，其中一个与20MPa的溢流阀的远程控制口 ...

清风慕竹老师：我想请教下：18MPA 和20MPA  怎么调出来！  当YA1 和电液阀  都不带电时，YA1卸荷了，压力显示很低（或为0），系统没有建起压力，这时，18MPA 和20MPA 无法 调！     当YA1 带电，  而 电液阀（O型中位）不带电时，   YA1不卸荷了，这时， 18MPA 和20MPA 能调吗！     有师傅说： 必须在YA1 和电液阀  都带电时（都带电时执行机构会动作），在执行机构运行过程中调 18MPA 和20MPA   的压力！
这我就不解了！ 运行过程中怎么调呀！
谢谢！

yeya091

当Y1通电时，20MP的伐做卸荷阀，当y1断电时，是个远程调压系统，只有18mp的阀的调定压力低于20的阀，才能骑作用

yeya091

yeya091 发表于 2013-3-28 23:07
当Y1通电时，20MP的伐做卸荷阀，当y1断电时，是个远程调压系统，只有18mp的阀的调定压力低于20的阀，才能骑 ...

是我说反了，当Y1通电时，电磁阀左位工作，是个远程调压系统，只有18mp的阀的调定压力低于20的阀，才能起作用，，当y1断电时，20MP的伐做卸荷阀。
