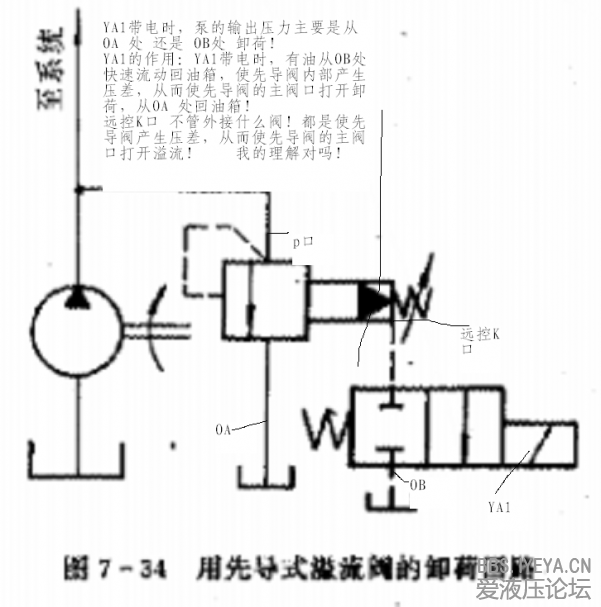

请教：有图有问！我是小白，别笑哈！

我图我在 · 发表于 2013-3-28 07:49:10

heripeng · 发表于 2013-3-28 08:59:16

基本上是正确的，远控口接油箱卸荷，接压力阀实现2级调压，接多路阀实现无极调压，前提比先导阀设定值要小！

诚实可靠小郎君 · 发表于 2013-3-28 09:23:58

这个是带电磁卸荷功能的先导式溢流阀
常闭的，即失电起压，得电卸荷的。
原理比较简单，主阀芯弹簧腔液压力可分别由两个元件来控制，一个是这个阀的先导阀（是个直动式溢流阀），另一个是这个两位两通电磁阀。
具体可以去看看生产电磁阀厂商的产品样本，比如Denison和Rexroth的，上面都有很详细的原理图和说明。

我图我在 · 发表于 2013-3-28 10:31:12

heripeng 发表于 2013-3-28 08:59
基本上是正确的，远控口接油箱卸荷，接压力阀实现2级调压，接多路阀实现无极调压，前提比先导阀设定值要小！ ...

谢谢！


清风慕竹 · 发表于 2013-3-28 10:32:55

系统的主要流量是通过OA卸荷的，OB通过的流量比较少。

hengshengyeya · 发表于 2013-3-31 21:39:38

同意3楼的，通电卸荷
