帮我看看这个液压图有什么问题么？？？？

挥斥方遒

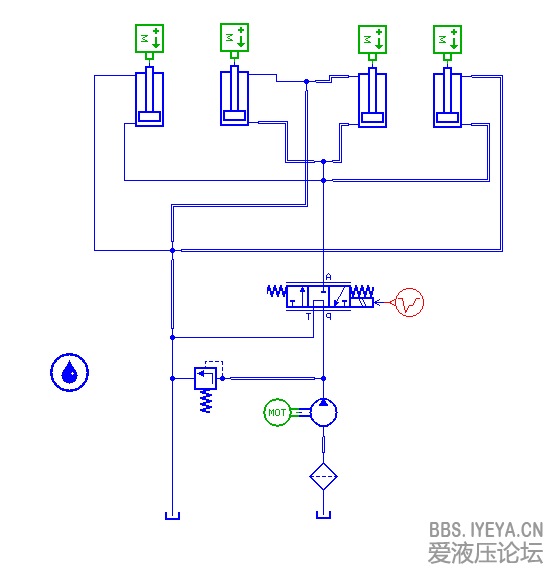

图中四个液压缸两两相同，为什么最终看各自重物位移曲线时，都会不一样啊，就是相同液压缸、相同重物的也不一样，这是怎么个问题

heripeng

管路长度不同结果也有影响

简単dè恛忆

这个设计本来就不能满足吧，一个阀控制的时候，流量不满足，应该选择两阀或者四个同步控制

378026944

没有严格意义上的同步回路，这个是实现不了的，必然有位移差，液压缸同步问题也是研究难点

挥斥方遒

378026944 发表于 2013-3-26 22:09
没有严格意义上的同步回路，这个是实现不了的，必然有位移差，液压缸同步问题也是研究难点

听着很有道理，但是我还是没懂哦

挥斥方遒

简単dè恛忆 发表于 2013-3-26 21:43
这个设计本来就不能满足吧，一个阀控制的时候，流量不满足，应该选择两阀或者四个同步控制

就是我把阀取消，位移也一样啊

简単dè恛忆

挥斥方遒 发表于 2013-3-27 09:09
就是我把阀取消，位移也一样啊

加分流集流阀，实现同步

挥斥方遒

简単dè恛忆 发表于 2013-3-27 09:18
加分流集流阀，实现同步

好的  我去试试看

简単dè恛忆

挥斥方遒 发表于 2013-3-27 09:20
好的  我去试试看

你的这个用单向节流阀应该也行，每个缸前加一个，总流量满足的情况下，就能满足

wangwen5955

恩，你这里面存在液压管路，长度一样吗？不一样的话，存在的压差也不一样的。
