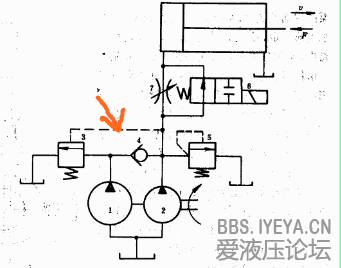

请教下：这条虚线的作用！ 如何控制的！

我图我在

silent2010

液控的意思吧，那个阀3的开合与系统压力有关

378026944

泵1为低压大流量泵，2为高压小流量泵，先由1号泵供油，阀3为卸荷阀，调定压力小于5号阀，然后2号泵供高压油，此时泵1通过卸荷阀3卸荷

清风慕竹

此处表示外控式顺序阀，虚线表示顺序阀外控压力接到泵的出口处，此回路一般用于快速移动后的高压小流量的工况具有良好的节能效果，1泵为大流量泵，2泵为小流量泵，液压缸快速运动时双泵合流，当负载压力增大到外控式顺序阀的设定压力时，大流量泵卸荷，小流量泵继续供油，系统处在高压小流量的节能状态。此处 是外控式顺序阀而不是外控式溢流阀。

378026944

楼上正解，学习了

378026944

楼上正解，学习喽

西门巴约纳

让一号泵卸荷

heripeng

清风慕竹 发表于 2013-3-26 18:53
此处表示外控式顺序阀，虚线表示顺序阀外控压力接到泵的出口处，此回路一般用于快速移动后的高压小流量的工 ...

同意观点，只是该阀此处做卸荷用，个人认为这里不论是顺序阀或溢流阀都是可以的。用溢流阀也可以达到卸荷作用的。。。。何况溢流阀和顺序阀也没有太大本质区别，唯一说的主要区别可能就是泄漏油口了，
都说溢流阀内泄，顺序阀外泄，可事实情况下生产出来的溢流阀有外泄的，而顺序阀也有内泄的。。。

清风慕竹

heripeng 发表于 2013-3-26 19:51
同意观点，只是该阀此处做卸荷用，个人认为这里不论是顺序阀或溢流阀都是可以的。用溢流阀也可以达到卸荷 ...

我觉得顺序阀开启达到开启压力时是完全开启的，而溢流阀不一定完全开启，可能是部分开启，所以用顺序阀做卸荷阀时泵的出口压力接近于0，而用溢流阀时可能有压力损失。

heripeng

清风慕竹 发表于 2013-3-26 20:10
我觉得顺序阀开启达到开启压力时是完全开启的，而溢流阀不一定完全开启，可能是部分开启，所以用顺序阀做 ...

那应该不会吧，他们的原理基本没什么区别额。就看直动式的来说，他们都是客服弹簧力。
而且不管什么阀的开口也没有完全开启的，设计的时候为保护阀一般有余量规定最大流量时保证阀的开启度也不会超过百分90.
