溢流阀连截止阀?
[复制链接]
linco
linco
当前离线
积分
104
注册时间
2012-12-27
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2013-3-25 19:42:15
|
显示全部楼层
|
阅读模式

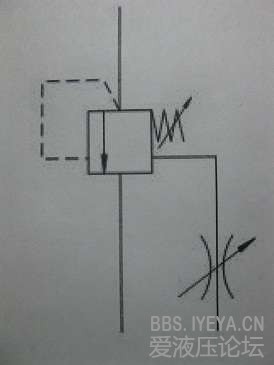

很久没来逛论坛了,最近看到一个资料,有些不明白。图中是一个
液压系统
中的安全溢流阀,但其右边还接了一个截止阀。请问有这样的接法吗?相关知识还请各位帮忙补补课,谢谢!
截止阀
相关帖子
.
关于T90PV055型号柱塞泵中的截止阀
.
J21W焊接式不锈钢针阀截止阀
.
不锈钢锥密封高压球阀,焊接液压截止阀
.
着急 求指点
.
手泵,截止阀如何建
.
Rexroth 截止阀
.
萨奥丹佛斯电磁截止阀样本
回复
使用道具
举报
提升卡
置顶卡
变色卡
heripeng
heripeng
当前离线
积分
268
注册时间
2013-1-15
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:无名新人
打卡总天数:3
打卡总奖励:3
发表于 2013-3-25 20:34:31
|
显示全部楼层
具体含义没整太明白,
看图上应该是远控口接的节流阀,通过调整节流阀,可以实现多级调压。
回复
使用道具
举报
黄一排
黄一排
当前离线
积分
10
注册时间
2012-11-12
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:无名新人
打卡总天数:6
打卡总奖励:32
发表于 2013-3-25 20:48:11
|
显示全部楼层
楼上正解,可以去看一下溢流阀的具体结构。
回复
使用道具
举报
378026944
378026944
当前离线
积分
19
注册时间
2013-3-25
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2013-3-25 21:01:20
|
显示全部楼层
远程调压溢流阀一般是先导式的,但看图中是直动式,直动式有遥控口吗?
回复
使用道具
举报
诚实可靠小郎君
诚实可靠小郎君
当前离线
积分
295
注册时间
2012-2-3
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:偶尔看看
打卡总天数:118
打卡总奖励:605
发表于 2013-3-25 21:59:38
|
显示全部楼层
看图 这个节流阀可能是用于调节阀的动态性能的
节流阀开口大 溢流阀溢流快
节流阀开口小 溢流阀溢流慢
回复
使用道具
举报
jf_241
jf_241
当前离线
积分
205
注册时间
2011-3-16
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2013-3-25 22:04:45
|
显示全部楼层
可能是远程调压的先导回路稍微长,或者是内径大了些,增加1个节流,来限流的、分压的话,要看具体图了
