请教各位专家：液压泵出口并联调定压力--依次为2MP/4MP/7MP的 共三个溢流阀，请问

我图我在

请教各位专家：液压泵出口，并联调定压力--依次为2MP/4MP/7MP的 共三个溢流阀，请问 此时的液压泵系统压力为多少！ 我是新手！  别见笑哈！ 书也看了，还是不能理解！ 谁有通俗易懂的解释！  多谢！  另外：调定压力--依次为2MP/4MP/7MP  应该怎么调呀！怎样用压力表观测呀！

heripeng

这个压力是要看情况的。
按照一般的情况下，这里假设你这里3个溢流阀都做安全保护阀用。
那么系统压力则是2MPA。因为高于2就溢流了。
调节方式一般用压力表先调节最大的，然后依次调节！
方法可以是：将另外两个溢流阀调大，将要调的压力阀调最低，然后接上压力表，慢慢往上加，就可以了。

yeya091

应该是串联吧？发个图看看我给你讲，我在这刚面是行家

我图我在

yeya091 发表于 2013-3-25 22:35
应该是串联吧？发个图看看我给你讲，我在这刚面是行家

我图我在

我图我在 发表于 2013-3-26 07:09

我手绘的

我图我在

heripeng 发表于 2013-3-25 18:03
这个压力是要看情况的。
按照一般的情况下，这里假设你这里3个溢流阀都做安全保护阀用。
那么系统压力则是 ...

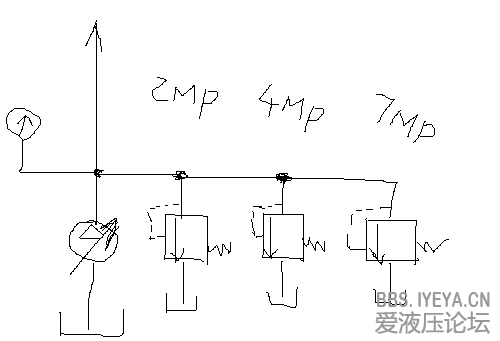

多谢老师！你说的是3个溢流阀并联吧！     图是： 手绘的！ 2个溢流阀调大是指把溢流压力调到最大吗！ 调低是把溢流压力调小点吗！  上图中  用1个压力表 能看3个溢流阀的压力吗！

HOGAN

我图我在 发表于 2013-3-26 07:12  我手绘的

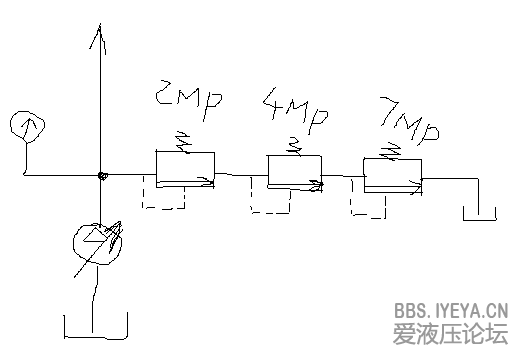

这是串联，调定压力为13MB,可是这个回路在现实中有什么实际的意义吗？

heripeng

我图我在 发表于 2013-3-26 07:24
多谢老师！你说的是3个溢流阀并联吧！     图是：手绘的！ 2个溢流阀调大是指把溢流压力调到最大吗！ 调低 ...

可以看出压力的！从最大的压力开始调。压力到了7MPA后，3溢流阀在溢流就调定了

heripeng

还有，你这个是并联。

yeya091

三个溢流阀的压力之和就是，我给你解释一下为什么，首先你要对直动式溢流阀的结构非常了解，在出口处有一个通道，当溢流阀不接邮箱的时候，出口处的液压油就会通过这个通道作用在主阀芯的上腔，以你给的例子为例，最后一个溢流阀的调定压力是7，这7M的压力就会作用在前一个溢流阀上面，这样前一个溢流阀的开启压力就会达到4+7M,同理第一个溢流阀的开启压力就会是三个的叠加。2+4+7.虽然在实际中可能没有什么意义，但是对理解溢流阀的工作原理还是很有意义的。
