请问K3V泵调节器的几个单向阀,实际具体在哪里
[复制链接]
松花江畔
松花江畔
当前离线
积分
44
注册时间
2012-4-23
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:无名新人
打卡总天数:1
打卡总奖励:3
发表于 2013-3-23 19:32:14
|
显示全部楼层
|
阅读模式
各位大侠,请问K3V
泵

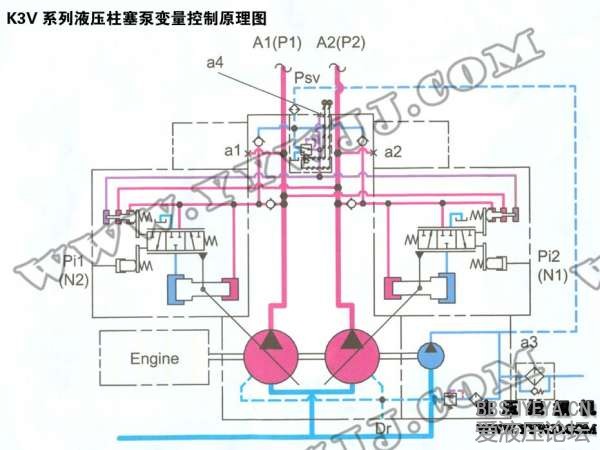

调节器图中的几个单向阀,实际位置具体在泵哪儿?
单向阀
,
调节器
相关帖子
.
关于液压油缸的缓冲问题(parker)
.
液压单向阀工作原理及其特点
.
请教一下,力士乐叠加式单向阀Z1S 10 D1-33/V 与 Z1S 10 C1-34/V的区别。
.
微型单向阀咨询
.
AMESim带弹簧单向阀模型问题
.
单向阀压力异常
.
请教
.
单向阀
.
湿式全液压制动系统中的单向阀
.
关于单向阀的响应频率问题
回复
使用道具
举报
提升卡
置顶卡
变色卡
leeyanjun888
leeyanjun888
当前离线
积分
10
注册时间
2013-1-19
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2013-3-23 19:56:26
|
显示全部楼层
上面两个在中间体,电磁比例阀将其覆盖,如果去掉电测比例阀的话可以看到;下面两个分别在前后泵壳体上靠近伺服阀的地方。
回复
使用道具
举报
lentil
lentil
当前离线
积分
69
注册时间
2012-6-28
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2013-3-31 16:28:31
|
显示全部楼层
都在中间体上,下边两个分别位于伺服阀下的左右两侧,上面两个位于比例减压阀与中间体的连接处。
回复
使用道具
举报
sdh1818
sdh1818
当前离线
积分
109
注册时间
2012-8-26
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:无名新人
打卡总天数:17
打卡总奖励:43
发表于 2013-3-31 21:07:58
|
显示全部楼层
两个短的在油道块安装电磁比例阀处,两个长的在配油盘上方的油道块中。
回复
使用道具
举报
