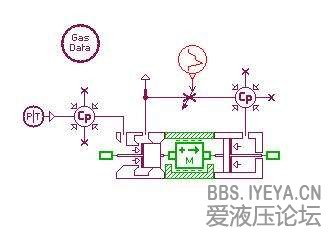

气动脉冲阀模型

1364903601 · 发表于 2013-3-21 20:26:52


？谢谢了！

silent2010 · 发表于 2013-3-21 22:14:54

这个还是自己最理解怎么用，自己建模型最好

yiliya · 发表于 2013-3-21 22:29:12

楼主还是讲一下原理，这个阀是怎么换向的，怎么实现脉冲的？

1364903601 · 发表于 2013-3-22 09:38:01


1364903601 · 发表于 2013-3-22 09:41:37

原理如下：

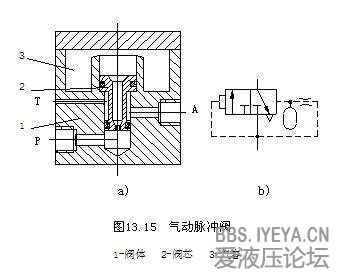

脉冲阀是靠气流经过气阻、气容的延时作用，使输入的长信号变成脉冲信号输出的阀。图13.15为一滑阀式脉冲阀的结构原理。P口有输入信号时，由于阀芯上腔气容中压力较低，并且阀芯中心阻尼小孔很小，所以阀芯向上移动，使P、A相通，A口有信号输出，同时从阀芯中心阻尼小孔不断给上部气容充气，因为阀芯的上、下端作用面积不等，气容中的压力上升达到某值时，阀芯下降封闭 P、A通道，A、T相通，A口没有信号输出。这样，P口的连续信号就变成A口输出的脉冲信号。

不想想太多 · 发表于 2014-7-6 20:40:11

对此阀还不太了解，看看

s5759162 · 发表于 2014-9-21 23:03:22

1364903601 发表于 2013-3-22 09:41
原理如下：
脉冲阀是靠气流经过气阻、气容的延时作用，使输入的长信号变成脉冲信号输出的阀。图13.15为一 ...

那么如何循环呢 0.0
