一个比例减压阀回路的故障,请教

[复制链接]
发表于 2013-3-18 16:34:04 | 显示全部楼层 |阅读模式

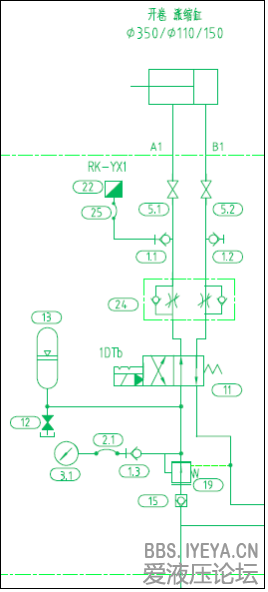

此系统故障现象为液压缸和减压阀后均无压力,液压缸表现为移动缓慢。将此减压阀拆掉换到同样回路中OK。将一个备件换上故障系统还是不行,后来将同样回路中中的一个减压阀换上,就好了。怎么想也想不通。请高手指教。
  • 打卡等级:论坛老炮
  • 打卡总天数:1046
  • 打卡总奖励:3116
发表于 2013-3-18 18:01:09 | 显示全部楼层
是不是减压阀的设定压力太低了,无法推动负载。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:12
  • 打卡总奖励:81
发表于 2013-3-18 18:33:20 | 显示全部楼层
可能减压阀的设定压力太低,油液都通过卸油口直接回油箱了
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:3
发表于 2013-3-18 19:09:18 | 显示全部楼层
iyeya 发表于 2013-3-18 18:01
是不是减压阀的设定压力太低了,无法推动负载。

减压阀的压力低了,压力应该也能上去的。这个问题我以前发表过,
大哥大貌似你也发表了。 不过答案最终没确定,
只是多次仿真结果是压力可以上去
回复

使用道具 举报

 楼主| 发表于 2013-3-18 20:04:35 | 显示全部楼层
iyeya 发表于 2013-3-18 18:01
是不是减压阀的设定压力太低了,无法推动负载。

不是。减压阀动都没动,换到同样的其他回路中完全OK.后来换上的减压阀也没动。都是比例阀,用电流信号调整,电气未调整任何参数
回复

使用道具 举报

 楼主| 发表于 2013-3-18 20:06:06 | 显示全部楼层
heripeng 发表于 2013-3-18 19:09
减压阀的压力低了,压力应该也能上去的。这个问题我以前发表过,
大哥大貌似你也发表了。 不过答案最终没 ...

所以很郁闷,什么都没动,就又恢复正常了。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:3
发表于 2013-3-18 20:19:06 | 显示全部楼层
碧云天 发表于 2013-3-18 20:06
所以很郁闷,什么都没动,就又恢复正常了。

再找找原因,总是有个原因的。。。难点就是还没发现啊
回复

使用道具 举报

发表于 2013-3-19 22:14:46 | 显示全部楼层
减压阀设定偏低,如果有图的话发上来看看
回复

使用道具 举报

发表于 2013-4-18 20:19:39 | 显示全部楼层
换阀、试车的过程中必然插拔电磁插头,插头虚接造成假象,完全可能,不行你再换回来,这样的事我遇见多了,等你实验结果
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:895
  • 打卡总奖励:1344
发表于 2013-4-19 12:48:58 | 显示全部楼层
zhutongswj 发表于 2013-4-18 20:19
换阀、试车的过程中必然插拔电磁插头,插头虚接造成假象,完全可能,不行你再换回来,这样的事我遇见多了, ...

同意楼上的观点。
