增压缸的HCD模型搭建和参数设置问题

y19492010 · 发表于 2013-3-13 11:50:13

请问

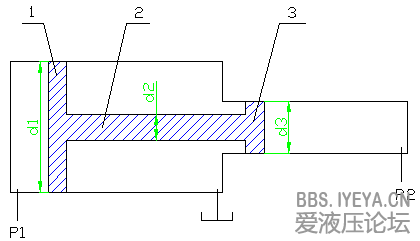

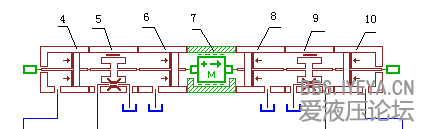

1、下图1中有三个腔，对应图2中哪些部分构成这三个腔？图2中的6和8表示什么，是两个活塞之间的连杆么？
2、6和8中的活塞直径和活塞杆直径这两个直径在图1中是哪部分直径？
3、如果增压结束后，想让腔内的杆回去，并采用图1中的中间的那个油路注入油，那在图2中如何修改？

silent2010 · 发表于 2013-3-13 14:14:51

觉得第6个反向会更好点第8可要可不要吧（个人观点，仅供参考）

love@hydraulic · 发表于 2013-3-13 19:43:00

和搭建阀模型一样的，看成四个槽边，那么就用四个bao1模块，因此我觉得你所搭建的模型是正确的，如果把6和8都反向的话，表示的意思是很明确的。。。没有问题的
