O型圈失效问题

whx-002 · 发表于 2013-3-9 22:39:20

本帖最后由 whx-002 于 2013-3-9 22:45 编辑

请搞密封的帮忙分析下~O型圈损坏的原因。

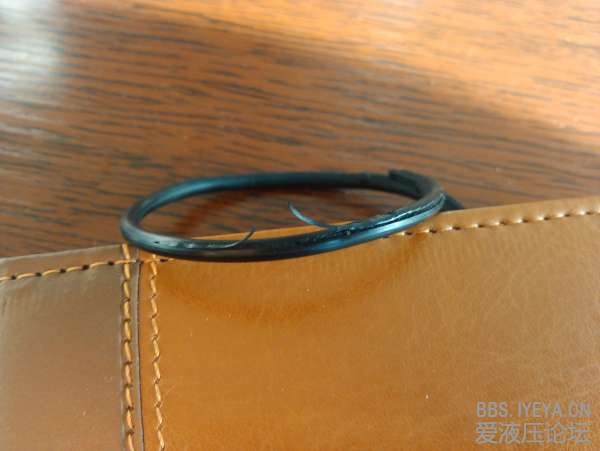

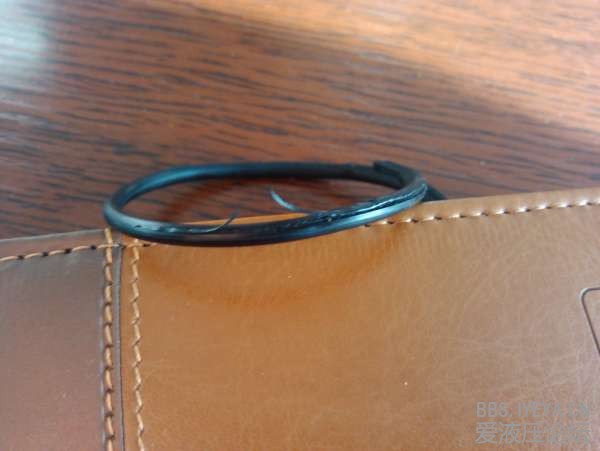

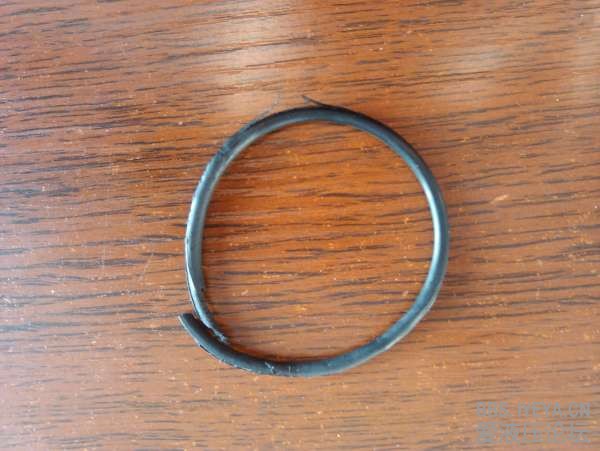

如图，现在有一台过滤器的法兰连接O型圈（51.5（内径）*3.55）破损。

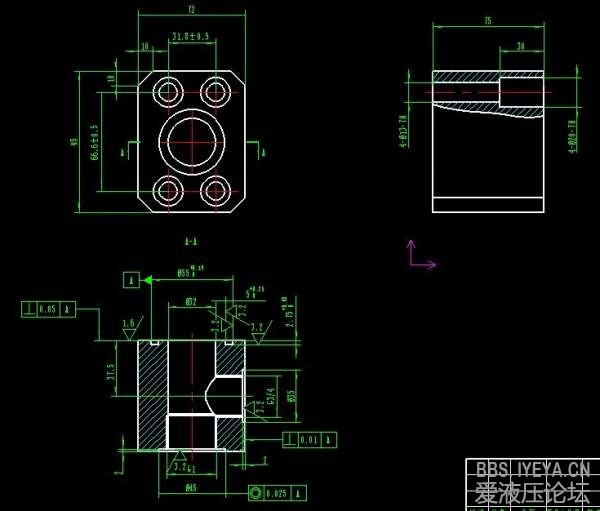

对应的法兰图纸

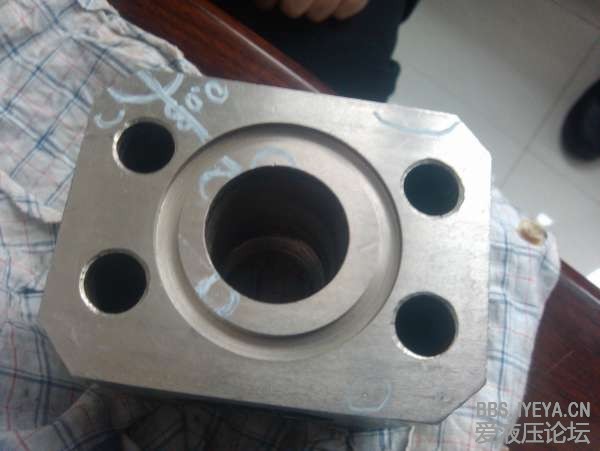

法兰实物

山盟液压 · 发表于 2013-3-10 00:02:36

本帖最后由山盟液压于 2013-3-10 00:08 编辑

O型圈起皮，怀疑材质和硬度、强度问题；O型圈断裂开，怀疑4颗螺钉的紧固方法、紧固力矩和配合面是否变形。

koubin1983 · 发表于 2013-3-10 09:51:39

法兰对角紧死，O型圈可以换再粗一点的。

qhsave · 发表于 2013-3-10 15:26:50

O型圈的槽型和尺寸是不是与密封圈匹配。

简単dè恛忆 · 发表于 2013-3-10 16:05:03

剥皮了，有一半的法兰没装好

821f · 发表于 2013-3-10 18:56:49

由于配管变形，造成法兰连接产生误差，长时间使用会造成O型圈断裂

液压哥 · 发表于 2013-3-10 19:17:18

法兰平面不好，或者螺栓拧紧不均匀，或者螺栓过长法兰没有拧紧，导致高压O型圈被挤出。

液压哥 · 发表于 2013-3-10 19:18:12

法兰面肯定有间隙。

tengjintu · 发表于 2013-3-10 19:26:15

如果使用的是自制的分流块应该对分流块密封圈槽加工精度进行检查,密封圈槽的粗糙度应该达到1.6;

silent2010 · 发表于 2013-3-10 20:53:58

以前遇到过密封圈分成分散的情况，原因是安装法兰的时候密封圈没有装好，有点偏，紧法兰的时候用力过大
